SMT 부품 거부 및 자재 낭비를 줄이는 것은 단순히 기계 알람 감도를 낮추는 것이 아니라 실제 픽업 프로세스를 제어하는 것부터 시작됩니다. 최신 SMT 라인에서는 거부된 구성 요소, 빈 픽업, 부품 떨어짐, 비전 거부 및 반복되는 공급 장치 경보로 인해 직접적인 자재 손실과 숨겨진 생산 비용이 발생할 수 있습니다. 이러한 문제는 과 밀접한 관련이 있습니다 . 피더 정확도, 노즐 상태, 진공 안정성, 부품 인식 및 공정 제어 기능을 포함하여 SMT 픽 앤 플레이스 기계 성능
실질적인 개선 계획은 기계 데이터를 피더 프리젠테이션, 노즐 유지 관리, 진공 모니터링, 부품 포장, 비전 인식 및 작업자 실습과 연결해야 합니다. 제조업체는 장비 조건과 프로세스 관리를 모두 최적화함으로써 픽업 성공률을 높이고 안정적인 배치 품질을 유지할 수 있습니다.
이 가이드에서는 제조업체가 구조화된 엔지니어링 접근 방식을 통해 SMT 부품 거부를 줄이고 재료 낭비를 최소화하며 SMT 픽업 성공률을 향상시킬 수 있는 방법을 설명합니다. 배치 품질을 저하시키지 않고 폐기물을 줄여야 하는 SMT 프로세스 엔지니어, 생산 관리자, 기술자 및 공장 소유자를 위해 작성되었습니다. 장비 수준에서 배치 안정성을 향상시키려는 제조업체의 경우 신뢰할 수 있는 SMT 픽 앤 플레이스 솔루션을 선택하는 것도 중요한 기반입니다.1. 명확한 거부 및 폐기물 기준선 구축
공장에서는 명확하게 측정하지 않은 것을 줄일 수 없습니다. 많은 SMT 팀은 기계가 "재료를 너무 많이 배출"하고 있다는 사실을 알고 있지만 어떤 부품 번호, 피더, 노즐, 헤드, 시프트 또는 재료 로트가 낭비를 일으키는지 항상 아는 것은 아닙니다. 첫 번째 단계는 정상적인 프로세스 변동과 비정상적인 손실을 분리하는 거부 기준선을 구축하는 것입니다.
총 거부된 구성 요소 수는 유용하지만 충분하지 않습니다. 더 나은 보고서는 구성 요소 유형, 피더 슬롯, 노즐 ID, 헤드 번호, 기계 레인, 제품 모델, 재료 로트 및 생산 시간별로 거부를 표시해야 합니다. 이렇게 하면 거부 패턴이 표시됩니다. 하나의 피더가 대부분의 손실을 발생시키는 경우 솔루션은 여러 피더에서 하나의 구성 요소가 고장나는 경우와 다릅니다.
예를 들어 하나의 작은 저항기에서 반복적으로 거부되면 테이프 포켓 변형, 피더 피치, 정전기 또는 노즐 크기가 나타날 수 있습니다. 하나의 노즐에 있는 여러 구성품에 대한 거부는 오염, 마모 또는 진공 누출을 나타낼 수 있습니다. 한 번의 교대 변경 후 거부는 로딩 방법, 피더 유지 관리 또는 운영자 교육을 가리킬 수 있습니다.
모든 거절이 나쁜 것은 아닙니다. 배치 기계는 잘못 선택되었거나 손상되었거나 공차를 벗어나 회전했거나 올바르게 인식되지 않은 구성 요소를 거부해야 합니다. 목표는 어떤 대가를 치르더라도 거부감 제로가 아닙니다. 목표는 허위 리젝트 감소, 피할 수 있는 픽업 실패 감소, 반복되는 재료 손실 패턴 감소입니다.
팀이 경보를 줄이기 위해 시력 허용 범위를 넓히면 눈에 보이는 낭비는 줄어들지만 숨겨진 품질 위험은 증가할 수 있습니다. 올바른 접근 방식은 기계의 품질 보호를 유지하면서 좋은 부품이 거부되는 원인이 되는 물리적 및 데이터 조건을 개선하는 것입니다.

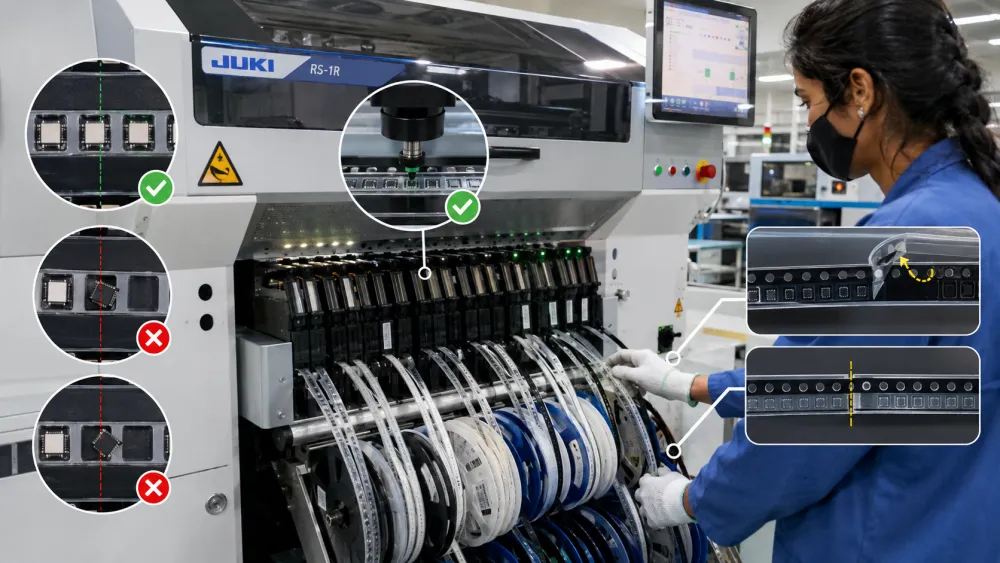

피더 프리젠테이션은 SMT 부품 거부의 가장 강력한 요인 중 하나입니다. 노즐은 피더가 제공하는 것만 선택할 수 있습니다. 부품이 중심에서 벗어나 도착하거나, 기울어지거나, 커버 테이프로 들어 올려지거나, 포켓에 갇힌 경우 기계 헤드가 움직이기도 전에 픽업 프로세스가 불안정해집니다.
피더 인덱싱은 구성 요소 테이프 피치와 일치해야 합니다. 작은 인덱싱 오류로 인해 노즐이 부품 중앙이 아닌 가장자리 근처에 선택될 수 있습니다. 이는 픽업 누락, 기울어진 픽업, 테이프 포켓과의 노즐 접촉 및 나중에 시력 거부를 증가시킵니다.
엔지니어는 피더 보정, 테이프 가이드 상태, 피치 설정, 릴 장력 및 픽업 좌표를 확인해야 합니다. 가장 유용한 검사는 시각적인 경우가 많습니다. 피더를 천천히 실행하고 매번 구성 요소가 동일한 안정적인 위치에 멈추는지 확인합니다. 프리젠테이션 포인트가 사이클 사이에서 이동하는 경우 소프트웨어 수정으로는 근본 원인이 해결되지 않습니다.
커버 테이프는 떼어내는 동안 부품 위치를 방해할 수 있습니다. 박리 각도, 박리력 또는 테이프 경로가 불안정한 경우 작은 구성 요소가 튀어 오르거나 회전하거나 포켓에 더 높이 들어갈 수 있습니다. 접합 영역은 짧은 기간 동안 비정상적인 거부를 유발할 수도 있습니다. 좋은 자재 낭비 감소 계획에는 커버 테이프 점검, 스플라이스 검사 및 릴 교체 규율이 포함되어야 합니다.
운영자는 접합을 사소한 세부 사항으로 취급해서는 안 됩니다. 접합 불량으로 인해 기계 정지, 픽업 누락 및 재료 손실이 발생할 수 있습니다. 릴 로딩, 커버 테이프 라우팅 및 스플라이스 검사에 대한 간단한 체크리스트를 통해 배치 프로그램을 변경하지 않고도 반복되는 낭비를 줄일 수 있습니다.
SMT 픽업 성공률을 높이려면 공장에서는 노즐과 진공 시스템을 공정에 중요한 도구로 취급해야 합니다. 노즐은 단순해 보이지만 크기, 표면, 청결도, 마모 및 밀봉 품질은 구성 요소를 올바르게 집어 들고, 인식하고, 배치할 수 있는지 여부에 큰 영향을 미칩니다.
노즐은 부품의 본체 크기, 표면, 무게, 픽업 영역 및 무게 중심과 일치해야 합니다. 너무 작은 노즐은 가속 중에 부품을 단단히 고정하지 못할 수 있습니다. 노즐이 너무 크면 리드, 인접한 테이프 가장자리 또는 접촉해서는 안되는 패키지 기능에 닿을 수 있습니다.
이상한 모양의 부품에는 특별한 주의가 필요합니다. 커넥터, 쉴드, 다이오드, 인덕터 또는 불규칙한 패키지의 경우 픽업 지점을 조정해야 할 수 있습니다. 팀은 노즐이 안정된 평평한 영역에 닿아 기울어진 리프트를 생성하지 않는지 확인해야 합니다.
노즐 오염은 간헐적으로 오류가 발생할 수 있기 때문에 놓치기 가장 쉬운 원인 중 하나입니다. 먼지, 접착제 입자, 납땜 페이스트 잔여물 또는 테이프 잔해는 진공 밀봉을 감소시킬 수 있습니다. 기계는 한동안 잘 작동하다가 오염이 쌓이면 갑자기 더 많은 부품을 거부할 수 있습니다.
실질적인 유지보수 계획에는 노즐 청소, 확대 검사, 구멍 막힘 검사, 마모 검사 및 교체 규칙이 포함되어야 합니다. 거부 보고서는 노즐 ID별로 비교되어야 합니다. 하나의 노즐에서 여러 구성 요소에 걸쳐 문제가 발생하는 경우 해당 노즐을 청소, 교체 또는 재보정해야 합니다.
진공 데이터는 알람이 발생하기 전에 사용해야 합니다. 진공 값이 떨어지면 필터 막힘, 호스 누출, 노즐 팁 손상, 픽업 높이 잘못, 구성 요소 표면 불량 또는 피더 표현 문제를 나타낼 수 있습니다. 공통 패키지의 일반 진공 범위를 기록하면 엔지니어가 드리프트를 조기에 발견하는 데 도움이 됩니다.
불량률이 증가하면 팀은 현재 진공 값을 정상 기준과 비교해야 합니다. 이는 한 번에 많은 설정을 조정하는 것보다 빠른 경로입니다.

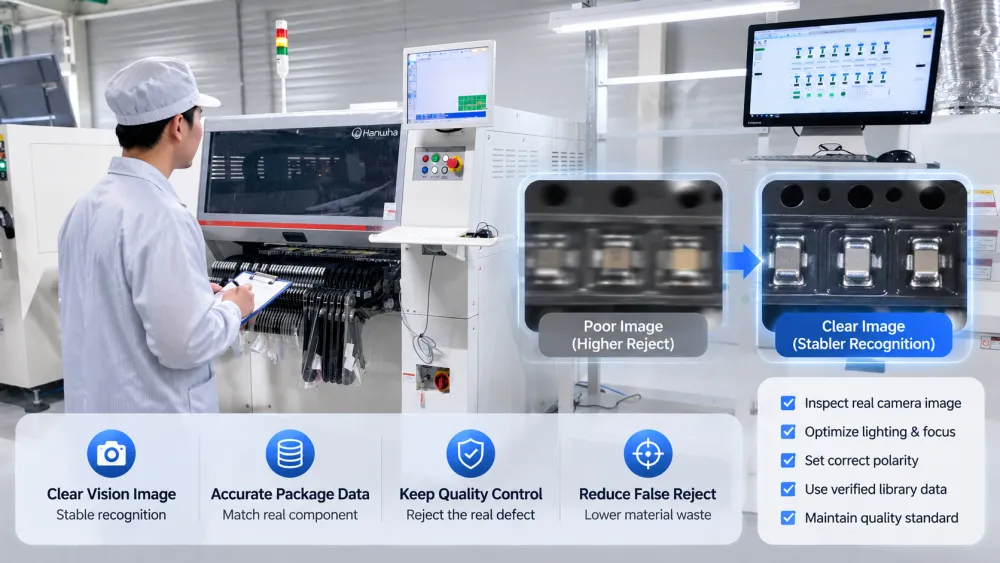

기계가 부품을 거부하면 비전 인식이 비난을 받는 경우가 많습니다. 실제로는 카메라가 제대로 작동하고 있을 수도 있습니다. 문제는 픽업 불량, 잘못된 라이브러리 데이터, 약한 대비, 패키지 변형 또는 잘못된 극성 정의일 수 있습니다. 비전 최적화는 품질 위험을 통제하면서 인식 정확도를 향상시켜야 합니다.
허용 오차를 변경하기 전에 엔지니어는 실제 카메라 이미지를 검사해야 합니다. 가장자리가 분명합니까? 극성 표시가 보이나요? 부품이 기울어져 있습니까? 조명 모드가 패키지 표면에 적합한가요? 반사되는 금속, 검은색 본체, 투명한 패키지, 작은 자국 등은 모두 인식 안정성을 저하시킬 수 있습니다.
이미지 자체가 좋지 않은 경우 조명, 렌즈 청소, 카메라 보정 또는 더 나은 구성 요소 프레젠테이션이 해결책이 될 수 있습니다. 이미지는 깨끗하지만 기계가 양호한 구성 요소를 거부하는 경우 패키지 라이브러리 데이터 및 공차를 검토해야 할 수 있습니다.
패키지 데이터는 실제 구성요소와 일치해야 합니다. 본체 크기, 리드 수, 리드 피치, 부품 높이, 극성 표시, 픽업 중심 및 인식 형태가 모두 중요합니다. 복사된 라이브러리는 한 제품에 대해서는 충분히 가깝지만 다른 제품에 대해서는 안정적이지 않을 수 있습니다. 라이브러리 실수로 인해 거부 및 배치 결함이 증가할 수 있습니다.
품질 일관성을 위해 팀은 와 같은 전자 조립 참조를 사용할 수 있습니다 IPC J-STD-001J 및 IPC-A-610J . 이는 IPC가 조립 프로세스 제어, 재료 및 조립 후 승인 기준을 다루는 것으로 설명합니다. 이러한 표준은 기계 설정 규칙을 대체하지는 않지만 공장 전체에서 일관된 품질 언어를 지원합니다.
재료 폐기물은 배치 기계 내부에서만 생성되는 것이 아닙니다. 이는 보관, 릴 처리, 접합 품질, 습기 노출, ESD 제어 및 패키지 변형으로 시작될 수 있습니다. 좋은 폐기물 감소 계획은 창고에서 공급 장치까지 구성 요소를 따릅니다.
습기에 민감한 부품은 통제된 보관 및 바닥 수명 관리가 필요합니다. 잘못 처리하면 나중에 리플로우 결함이 발생할 수 있으며 패키지 안정성에도 영향을 미칠 수 있습니다. JEDEC의 J-STD-033 은 습기/리플로우에 민감한 장치를 취급하기 위한 주요 산업 참고 자료입니다.
공장에서는 건조 보관, 습도 표시 카드, 바닥 수명 기록, 재밀봉 규율, 해당되는 경우 베이킹 규칙을 확인해야 합니다. 습기가 직접적으로 픽업 불량을 일으키지 않더라도 더 넓은 생산 손실을 초래할 수 있습니다.
작은 구성 요소는 정전기, 거친 취급 또는 오염으로 인해 영향을 받을 수 있습니다. 정전기로 인해 부품이 테이프, 노즐 또는 포켓 표면에 달라붙을 수 있습니다. 손상을 처리하면 리드가 구부러지거나 구성 요소가 테이프에 안착되는 방식이 변경될 수 있습니다. ESD 협회의 ANSI/ESD S20.20 프레임워크는 민감한 전자 장치에 대한 ESD 제어 프로그램을 구축하는 데 유용한 참조 자료입니다.
로트 변경 후 불량률이 높아진다고 해서 기계가 갑자기 불안정해졌다고 단정하지 마십시오. 동일한 피더, 노즐, 카메라 조건에서 기존 로트와 새 로트를 비교합니다. 바디 색상, 테이프 포켓 핏, 표면 질감, 리드 모양 또는 극성 표시의 차이는 모두 픽업 및 인식에 영향을 미칠 수 있습니다.
최고의 공장은 경보에만 반응하는 것이 아닙니다. 거부 데이터를 지속적인 개선 시스템으로 전환합니다. 이는 다품종 생산, 빈번한 교체 및 고가의 부품에 특히 중요합니다.

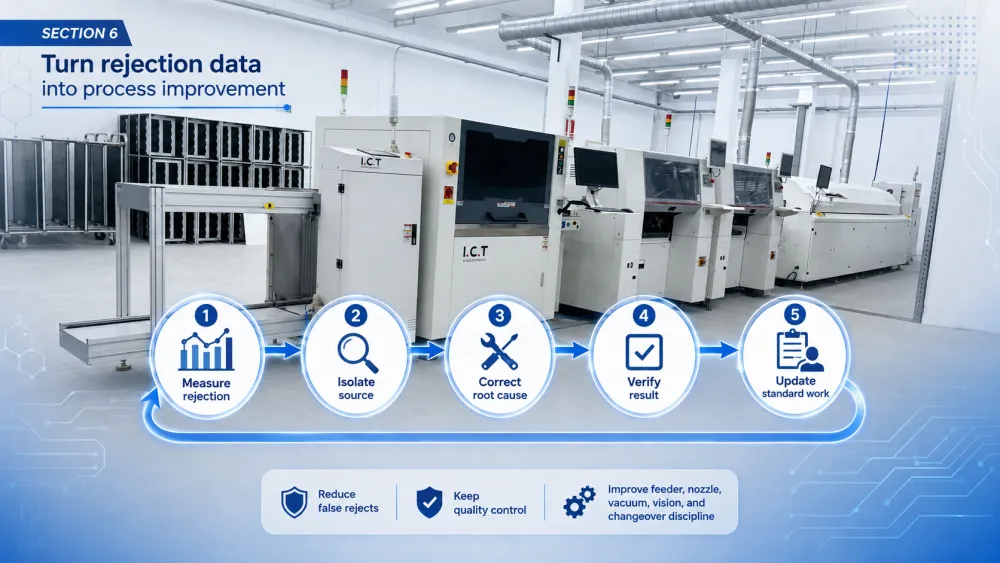

실제 루프는 간단합니다. 거부 패턴을 측정하고, 소스를 격리하고, 근본 원인을 수정하고, 결과를 확인하고, 표준 작업을 업데이트합니다. 이 루프는 동일한 결함이 다시 발생하는 것을 방지합니다. 또한 신규 운영자가 설정 규칙이 존재하는 이유를 이해하는 데 도움이 됩니다.
부품, 피더, 노즐, 헤드, 제품, 로트별로 불량률을 측정합니다.
문제가 재료, 피더, 노즐, 카메라 또는 프로그램 데이터에 따르는지 분리합니다.
물리적 또는 데이터 근본 원인을 수정합니다.
통제된 생산 증거를 통해 변경 사항을 확인합니다.
유지 관리, 설정 및 운영자 교육 기록을 업데이트합니다.
폐기물을 줄이는 것이 품질 관리를 약화시켜서는 안 됩니다. 강한 SMT 라인은 정말 잘못된 픽업을 거부하는 동시에 피할 수 있는 잘못된 거부를 줄입니다. 이러한 균형은 더 나은 피더 설정, 노즐 유지 관리, 진공 모니터링, 비전 데이터, 자재 처리 및 체계적인 전환에서 비롯됩니다.
I.C.T는 라인 계획, 장비 공급, 설치, 교육, 프로세스 지원 및 애프터 서비스를 포함한 원스톱 SMT 솔루션으로 전자 제조업체를 지원합니다. 더 넓은 문제 해결 경로를 모색하는 제조업체의 경우 이 문서는 더 넓은 SMT 선택 및 배치 문제 해결 프레임워크와 자연스럽게 연결됩니다.
SMT 구성요소 거부를 줄이려면 먼저 거부가 발생하는 위치와 이유를 측정하세요.
피더 인덱싱, 테이프 포켓 안정성 및 커버 테이프 제어는 주요 폐기물 동인입니다.
노즐 상태, 노즐 선택, 픽업 높이 및 진공 안정성은 픽업 성공에 직접적인 영향을 미칩니다.
이미지 품질과 패키지 라이브러리 데이터를 확인하기 전에 비전 내성을 느슨하게 해서는 안 됩니다.
재료 보관, ESD 제어, 접합 품질 및 로트 변화는 불량 및 낭비에 영향을 미칩니다.
SMT 재료 낭비를 줄이는 가장 좋은 방법은 거부 데이터를 반복 가능한 개선 루프로 바꾸는 것입니다.
공장에서 거부 데이터를 엔지니어링 증거로 처리하면 자재 낭비를 제어하기가 더 쉬워집니다. 그 결과 비용이 절감될 뿐만 아니라 보다 안정적인 SMT 프로세스, 더 강력한 운영자 신뢰도, 고객을 위한 더 나은 배송 신뢰성이 제공됩니다.
가장 빠르고 신뢰할 수 있는 방법은 가장 큰 반복 거부 패턴을 식별하는 것입니다. 엔지니어는 모든 설정을 조정하는 대신 문제가 하나의 구성 요소, 하나의 피더, 하나의 노즐, 하나의 재료 로트 또는 하나의 프로그램에 따르는지 찾아야 합니다. 하나의 피더가 대부분의 불량품을 생성하는 경우 피더 인덱싱 및 테이프 프리젠테이션을 먼저 확인해야 합니다. 하나의 노즐이 여러 부품에 걸쳐 사용되는 경우 노즐 상태와 진공 상태를 확인해야 합니다. 이 타겟 방법은 무작위 매개변수 변경보다 빠릅니다.
공장에서는 실제 품질 보호를 활성화하면서 허위 거부 및 피할 수 있는 픽업 실패를 줄여야 합니다. 이는 물리적 픽업 조건, 피더 설정, 노즐 유지 관리, 재료 취급 및 라이브러리 정확도를 개선한다는 의미입니다. 팀은 경보를 없애기 위해 단순히 시력 허용 범위를 넓히는 것을 피해야 합니다. 잘못된 배치나 잘못된 방향이 생산에 영향을 미치는 경우 낮은 알람 카운트는 유용하지 않습니다.
릴을 교체하면 새로운 테이프 장력, 접합 상태, 포켓 변형, 커버 테이프 동작 또는 재료 로트 차이가 발생할 수 있습니다. 부품 번호가 동일하더라도 구성 요소가 포켓에 다르게 배치되거나 표면 모양이 약간 다를 수 있습니다. 작업자는 새 릴, 접합 영역, 커버 테이프 경로, 피더 로딩 및 전환 후 첫 번째 픽업 결과를 검사해야 합니다.
둘 다 픽업 체인의 서로 다른 부분을 제어하기 때문에 중요합니다. 피더는 부품을 제공하고 노즐은 부품을 집어 고정합니다. 완벽한 노즐은 테이프 포켓에서 이동된 구성 요소를 선택할 수 없습니다. 완벽한 피더라도 노즐이 마모되거나, 더러워지거나, 새는 경우 거부를 방지할 수 없습니다. 가장 좋은 접근 방식은 거부 데이터를 추적하고 실제 위험을 기반으로 피더와 노즐을 모두 유지하는 것입니다.
일반적인 피더, 노즐, 진공, 비전 및 재료 점검 후에도 거부율이 높은 경우 전문적인 지원이 유용합니다. 또한 새로운 라인 설정, 신제품 출시, 혼합 생산이 많거나 고가의 부품이 큰 낭비 비용을 발생시키는 경우에도 유용합니다. 전체 제품군 SMT 솔루션 제공업체는 각 경보를 별도로 처리하는 대신 장비 일치, 설정 표준, 유지 관리 루틴, 운영자 교육 및 프로세스 제어를 함께 검토할 수 있습니다.
