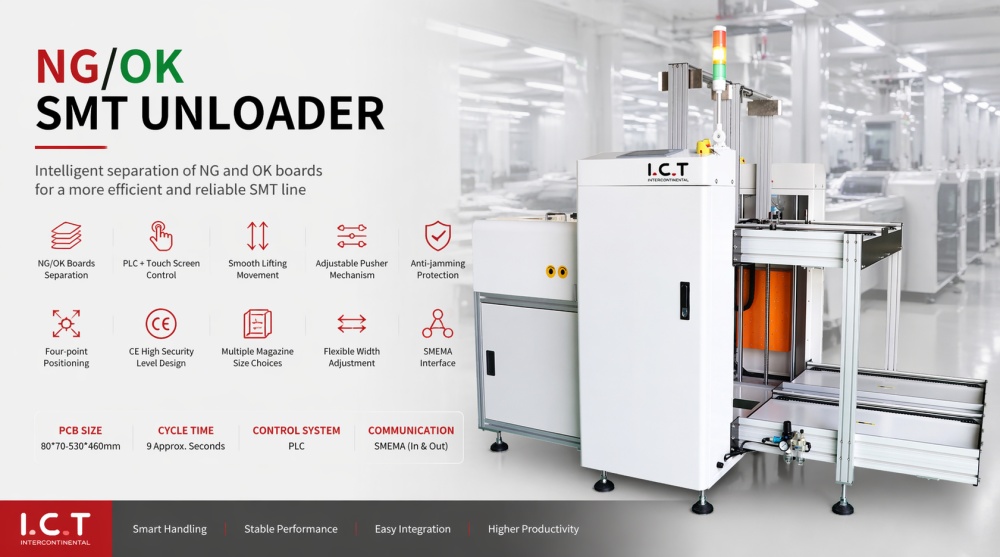

| NG/OK SMT PCB 어셈블리용 언로더
NG/OKSMT 언로더는 NG(양호) 및 OK(양호) PCB의 언로드 프로세스를 자동화하여 SMT 생산 라인의 효율성과 신뢰성을 향상시키도록 설계되었습니다. 조정 가능한 너비와 피치 설정을 통해 언로더는 다양한 PCB 크기를 수용할 수 있습니다. SMEMA 표준과 완벽하게 호환되므로 생산 라인의 다른 기계와 원활하게 통합됩니다. 내구성이 뛰어나고 유지 관리가 적은 설계로 가동 중지 시간이 줄어들고 전반적인 운영 효율성이 향상됩니다.
| 상세한 제품 특징
에이. NG와 OKPCB의 효율적인 분리
NG/OK SMT 언로더는 NG(불량)와 OK(양호)PCB를 자동으로 분리하여 고품질 보드만 생산 라인에서 계속되도록 설계되었습니다. 이러한 자동화를 통해 수동 개입과 오류 위험이 줄어들어 생산 라인이 보다 원활하게 운영될 수 있습니다. 효율적인 분리는 PCB 조립 공정의 품질을 유지하여 결함을 줄이고 전체 처리량을 향상시키는 데 도움이 됩니다.
비. 다용성을 위한 조정 가능한 설정
조정 가능한 너비 및 피치 제어 기능을 갖춘 NG/OK SMT 언로더는 다양한 PCB 크기를 처리할 수 있어 광범위한 생산 요구 사항에 적합합니다. 작거나 큰 보드로 작업하든 언로더는 다양한 생산 환경에 맞게 쉽게 조정할 수 있습니다. 이러한 다용성을 통해 추가 장비 없이도 생산 효율성과 적응성을 극대화할 수 있습니다.
기음. 원활한 통합을 위한 SMEMA 호환성
이 언로더는 완전한 SMEMA 호환성 덕분에 SMT 생산 라인의 다른 장비와 쉽게 통합됩니다. 픽 앤 플레이스 기계, 리플로우 오븐 또는 기타 SMT 장치에 연결되더라도 언로더는 원활한 데이터 교환 및 동기화를 보장하여 완전 자동화된 생산 흐름을 촉진합니다. 이러한 통합으로 효율성이 향상되고 가동 중지 시간이 줄어들며 전체 생산 라인의 원활한 운영이 보장됩니다.
디. 견고하고 유지 관리가 적은 설계
까다로운 환경에서 고성능 작동을 위해 설계된 NG/OK SMT 언로더는 유지 관리의 필요성을 최소화하는 견고한 구조를 갖추고 있습니다. 유지 관리가 적은 설계로 장기적인 안정성을 보장하고 가동 중지 시간을 줄여 최소한의 개입으로 생산 라인을 지속적으로 운영할 수 있습니다. 내구성이 뛰어난 구성 요소는 언로더가 대량 생산 요구 사항을 견딜 수 있도록 보장합니다.
LED 검사등, 금속 체인 컨베이어 및 이온화 장치 팬이 준비되어 있습니다. 자동 폭 모터 및 세그먼트 전송 제어는 특별한 요구 사항을 처리합니다. 모든 옵션은 완전히 테스트된 상태로 제공됩니다. 이러한 선택을 통해 smt 미니 PCB 매거진 로더는 모든 SMT 레이아웃과 정확하게 일치할 수 있습니다.
| 사양
| 사양 | 모델 HNU250 | 모델 HNU330 | 모델 HNU390 | 모델 HNU460 |
|---|---|---|---|---|
| 치수(mm) | 178014501680 | 206516301680 | 266017601680 | 266019501680 |
| PCB 크기(mm) | 8070330*250 | 8070445*330 | 8070530*390 | 8070530*460 |
| 랙 크기(mm) | 355320563 | 460400563 | 535460570 | 535530570 |
| PCB 두께 | 0.4-5.0mm | 0.4-5.0mm | 0.4-5.0mm | 0.4-5.0mm |
| PCB 무게 | 2.0kg 이하 | 2.0kg 이하 | 2.0kg 이하 | 2.0kg 이하 |
| PCB 구성요소 높이 | ±15mm | ±15mm | ±15mm | ±15mm |
| 시간 피드 PCB | 초 9 약. 또는 지정 | 초 9 약. 또는 지정 | 초 9 약. 또는 지정 | 초 9 약. 또는 지정 |
| 인덱싱 피치 | 10.20.30.40.50mm 또는 지정 | 10.20.30.40.50mm 또는 지정 | 10.20.30.40.50mm 또는 지정 | 10.20.30.40.50mm 또는 지정 |
| 제어 시스템 | plc | plc | plc | plc |
| 힘 | 최대 300VA | 최대 300VA | 최대 300VA | 최대 300VA |
| 공기 공급 | 4-6bar, 10ltr/분 | 4-6bar, 10ltr/분 | 4-6bar, 10ltr/분 | 4-6bar, 10ltr/분 |
| 운송 높이 | 910±30mm (또는 고객 지정) | 910±30mm (또는 고객 지정) | 910±30mm (또는 고객 지정) | 910±30mm (또는 고객 지정) |
| 운송 벨트 | 3.8mm 정전기 방지 플랫 벨트 | 3.8mm 정전기 방지 플랫 벨트 | 3.8mm 정전기 방지 플랫 벨트 | 3.8mm 정전기 방지 플랫 벨트 |
| 전원 공급 장치 | 1 PH AC 220V 50/60Hz (옵션 : 110V ~ 380V) | 1 PH AC 220V 50/60Hz (옵션 : 110V ~ 380V) | 1 PH AC 220V 50/60Hz (옵션 : 110V ~ 380V) | 1 PH AC 220V 50/60Hz (옵션 : 110V ~ 380V) |
| 무게 | 360kg | 380kg | 420kg | 460kg |
| 옵션 | 듀얼 사이즈 매거진, 자동 폭 조절, MES 시스템 | |||
* I.C.T 품질과 성능에 대한 작업을 계속 진행하면 사양 및 외관이 특별한 통지없이 업데이트 될 수 있습니다.
| SMT 라인 장비 목록
우리는 완전 자동, 고속 및 매우 안정적인 PCBA 제조를 제공하는 우리의 검증된 설정은 PCB 짐을 싣는 사람 언로더로 시작하고, 완벽한 솔더 페이스트 적용을 위해 정밀 자동 프린터로 이동하고, 정확한 부품 배치를 위해 스마트 SMT 조립 라인을 제공합니다. LED SMT 기계 로 계속되고, 강력한 솔더 접합을 위해 진공 리플로우 솔더링을 통과하고 , 결함을 포착하기 위해 AOI 테스트 기계 로 마무리됩니다 . 모든 기계는 원활하게 통신하여 노동력을 줄이고 1차 통과 수율을 높입니다. 이 완벽한 솔루션은 자동차, 의료, 소비자 및 LED 산업 표준을 충족하는 동시에 운영 비용을 낮게 유지하고 가동 시간을 매우 높게 유지합니다.
| 고객 성공 사례 - 독일 SMT 라인 납품 성공
2026년 4월, I.C.T는 LED 제조를 전문으로 하는 독일의 고객에게 완전 자동화된 SMT 생산 라인을 성공적으로 제공했습니다. 이 라인에는 픽 앤 플레이스 시스템, 스텐실 장비, 리플로우 오븐과 같은 다른 기계와 원활하게 통합되는 NG/OK SMT 언로더가 포함되었습니다. 우리 엔지니어들은 설치, 구성, 운영자 교육을 포함한 포괄적인 현장 지원을 제공했습니다. 그 결과, 고객은 가동 중단 시간 감소, 품질 관리 개선으로 생산 효율성이 크게 향상되어 전반적인 생산 능력이 향상되는 성공적인 프로젝트 완료를 경험했습니다.
| 완전한 SMT 공장 솔루션을 위한 종합 서비스
I.C.T에서는 완전한 SMT, DIP 및 코팅 생산 라인 솔루션을 위한 엔드투엔드 서비스를 제공합니다. 우리 팀은 픽 앤 플레이스 기계, 리플로우 오븐, 스텐실 시스템과 같은 기타 장비와 함께 NG/OK SMT 언로더를 생산 라인에 원활하게 통합하도록 보장합니다. 설치 및 설정부터 운영자 교육까지 생산 라인의 모든 부분이 원활하게 작동하도록 보장합니다. 연중무휴 원격 지원을 통해 당사는 전체 SMT 생산 시스템에서 최고의 성능을 유지하여 지속적이고 효율적인 운영을 보장할 수 있도록 최선을 다하고 있습니다.
| 전체 제품군 솔루션을 통한 고객 성공
'I.C.T에 대한 우리의 경험은 훌륭했습니다. 그들은 고품질 NG/OK SMT 언로더를 제공했을 뿐만 아니라 제조 요구 사항의 모든 측면을 포괄하는 포괄적인 SMT 생산 라인 솔루션도 제공했습니다. 설치부터 교육까지 I.C.T 팀은 전체 생산 라인이 최적화되도록 보장했습니다. 장비를 통합한 이후 가동 중지 시간이 크게 감소하고 전체 생산 능력이 크게 향상되었습니다.' – LED 제조업에 만족한 고객.
| 전체 SMT 라인 통합에 대한 인증
NG/OK SMT 언로더를 포함한 I.C.T의 전체 SMT 생산 라인 솔루션은 CE, RoHS 및 ISO9001과 같은 가장 높은 국제 표준 및 인증을 충족합니다. 이러한 인증은 당사 장비가 신뢰할 수 있고 안전하며 글로벌 규정을 준수함을 보장합니다. 전체 생산 라인에 대해 인증된 솔루션을 제공함으로써 당사는 PCB 로더부터 검사 시스템까지 모든 장비가 최고 품질 및 환경 표준을 준수하도록 보장하여 완벽하게 규정을 준수하는 원활한 솔루션을 제공합니다.
| I.C.T 및 당사의 제조 역량 정보
I.C.T는 통합된 SMT, DIP 및 코팅 생산 라인 솔루션을 제공하는 글로벌 리더입니다. 20년 이상의 경험을 바탕으로 당사는 고성능 개별 기계부터 완전 통합 시스템에 이르기까지 완전한 공장 설정을 설계하고 제조하는 것을 전문으로 합니다. 당사의 포괄적인 접근 방식은 생산 라인의 모든 구성 요소가 원활하게 작동하여 효율성을 향상시키고 가동 중지 시간을 줄이며 생산성을 높이는 것을 보장합니다. 최첨단 제조 시설부터 엄격한 품질 관리 시스템에 이르기까지 전 세계 70개국 이상에서 귀사의 고유한 비즈니스 요구 사항을 충족하는 맞춤형 솔루션을 제공합니다.
