PCB 패널 화 및 볼륨에 영향을 미치는 방법 조립 비용은 제조 비용을 줄이고 효율성을 높이는 데 중요합니다. 하드웨어 스타트 업이든 소싱 관리자이든, 패널 화, 주문량 및 생산 전략이 어떻게 낮은지 PCB 어셈블리 비용은 폐기물을 최소화하면서 수율을 극대화하는 데 도움이됩니다. 이 안내서에서는 스마트 패널 설계, 볼륨 계획 및 프로세스 정렬이 PCB 프로덕션 라인을 최적화 할 수있는 방법을 살펴 보겠습니다. 품질과 속도를 유지하면서 PCB 비용을 제어하기위한 실용적이고 실행 가능한 팁을 발견하려면 다이빙하십시오.
패널 화는 여러 보드가 단일 패널에 결합되는 PCB 제조 기술입니다. 이 방법은 생산 처리량을 향상시키고 처리 비용을 줄이며 처리 중에 작은 보드를 보호합니다. 보드를 결합하여 제조업체는 PCB 재료의 사용을 최적화하고 효율성을 높일 수 있습니다.
패널 화는 조립에 몇 가지 이점을 제공합니다. 한 번의 실행에서 여러 보드를 처리하여 더 빠른 SMT 배치를 허용합니다. 핸들링 감소 및 효율적인 탈성은 시간을 절약하고 비용을 절감합니다. 또한 더 나은 재료 활용도는 단위당 비용을 낮추어 소규모 및 대규모 생산 실행 모두에 비용 효율적입니다.
패널 화 방법에는 V- 스코어링, 탭 라우팅 및 솔리드 탭 패널화가 포함됩니다. 각 방법에는 장단점이 있습니다.
V- 스코어링 : 가장자리를 따라 V 자형 홈을 자르므로 분리를 쉽게합니다. 스트레스를 견딜 수있는 보드에 적합합니다.
탭 라우팅 : 작은 탭을 사용하여 보드를 함께 유지하여 깨끗하게 분리 할 수 있습니다. 민감한 보드에 가장 적합합니다.
솔리드 탭 패널화 : 더 강력한 탭은 더 큰 보드에 이상적인 추가 지원을 제공합니다. 분리하려면 더 많은 노력이 필요합니다.

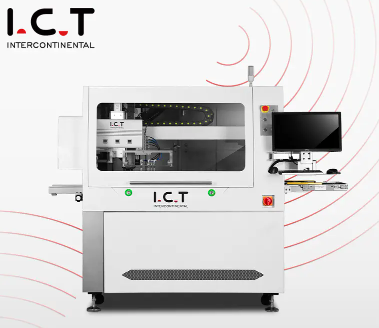

Depanelization은 패널에서 개별 보드를 분리하는 과정입니다. 옵션에는 수동 및 기계 데 파넬링이 포함됩니다. 분리 중에 보드 스트레스 관리는 손상을 피하기 위해 중요합니다. 균형 비용 및 수율 보호는 효율적이고 안정적인 생산을 보장합니다.
| 메소드 | 전문가 | 단지 |
|---|---|---|
| V- 점수 | 강력한 보드에 적합한 쉬운 분리 | 민감한 보드에는 이상적이지 않은 스트레스를 유발할 수 있습니다 |
| 탭 라우팅 | 민감한 보드에 적합한 깨끗한 분리 | 더 복잡한 설정, 초기 비용이 높아집니다 |
| 견고한 탭 패널화 | 강력한 지원, 더 큰 보드에 이상적입니다 | 더 높은 노동 비용을 분리하려면 더 많은 노력이 필요합니다 |
패널 화를 이해함으로써 제조업체는 비용과 효율성을 위해 프로세스를 최적화 할 수 있습니다.
규모의 경제를 사용하여 단위당 비용이 높아집니다. 제작자는 더 많은 보드에 대한 설정 비용을 확산시켜 개별 가격을 줄입니다. 어셈블리 하우스는 피더 설정, 기계 프로그래밍 및 운영자 교정 시간을 절약합니다.
대규모 주문은 패널 화 효율성을 향상시켜 제작자가 둥지를 대고 스크랩을 최소화 할 수있게합니다. FR-4 폐기물을 줄이면 패널 당 더 나은 재료 수율을 얻습니다.
예를 들어, 250mm x 250mm 패널에서 10 개의 작은 보드를 패널 화하면 사용되지 않은 지역을 떠날 수 있습니다. 50 개의 보드로 확장하면 엔지니어는 거의 모든 기판 공간을 사용하여 레이아웃을 최적화 할 수 있습니다. 볼륨 빌드의 폐기물 감소는 폐기 및 저장 비용을 낮추어 숨겨진 비용을 줄이면 워크숍을 구성하는 동안 워크샵을 유지합니다.
생산이 제대로 예약되지 않으면 대량 주문이 리드 타임을 연장 할 위험이 있습니다. 머신은 연속적 인 연속 실행이 더 길고 PCB 제작자는 대규모 작업의 우선 순위를 정합니다. 배달의 균형을 맞추기 위해 세그먼트 주문을 계획된 배치로 주문하고 비틀 거리며 스케줄링을 사용하십시오. 부분 배송은 볼륨 가격을 활용하면서 중요한 빌드의 라인 기아를 피하는 데 도움이됩니다.
유연한 리드 타임 전략은 공급망을 정렬하고 고음 환경에서 생산 병목 현상을 줄입니다.
로우 믹스, 대량의 대용량은 프로그래밍 및 피더 설정을 단순화하여 전환 폐기물을 줄입니다. 기계는 가동 중지 시간이 빈번하지 않고 생산성을 유지합니다. 고기 믹스가 낮은 대량 주문은 전환 주파수를 증가시켜 피더, 프로그램 및 스텐실 스위치로 유휴 시간을 높입니다. 계획되지 않은 경우 효율성에 영향을 미칩니다.
| 측면 | 고독, 저용량 | 저 혼합, 고 대량 |
|---|---|---|
| 전환 주파수 | 높은 | 낮은 |
| 기계 다운 타임 | 더 높은 | 낮추다 |
| 단위 어셈블리 비용 | 더 높은 | 낮추다 |
이러한 트레이드 오프를 이해하면 팀은 프로젝트 요구를 충족하는 동안 PCB 조립 비용을 제어하는 최상의 전략을 선택하는 데 도움이됩니다.
효과적인 패널 레이아웃은 재료 폐기물을 크게 줄입니다. 홀수 모양의 PCB s를 함께 둥지로써 제조업체는 재료 활용을 극대화 할 수 있습니다. 예를 들어, 잘 설계된 패널은 재료 비용을 최대 15%줄일 수 있습니다. 이는 대량 생산 실행에 특히 중요하며, 단위당 적은 절약조차도 상당한 비용 감소를 추가 할 수 있습니다.
패널 화하면 보드 당 수동 손길 수가 줄어들어 노동 저축이 크게 증가합니다. 수동 상호 작용이 줄어들면 노동 시간이 줄어들고 인간 오류의 위험이 줄어 듭니다. 또한 SMT 동안 로딩 및 언 로딩 시간이 최소화됩니다. 이로 인해 대량 생산에서 인건비가 20% 줄어들어 프로세스가보다 효율적이고 비용 효율적입니다.
패널 화 된 보드 간소화 테스트 프로세스를 간소화하여 자동화 된 광학 검사 (AOI), ICT (Cincuit Testing) 및 기능 테스트보다 효율적입니다. 여러 보드를 동시에 테스트함으로써 제조업체는 개별 보드 테스트와 관련된 시간과 비용을 줄일 수 있습니다. 이로 인해 체적 생산량은 최대 30%까지 감소 할 수있어 비용을 최소화하면서 고품질 출력을 보장 할 수 있습니다.
Depanelization 방법은 비용과 위험에 크게 영향을 미칩니다. V- 점수는 저렴한 방법이지만 보드에 스트레스를 유발하여 잠재적으로 손상을 일으킬 수 있습니다. 탭 라우팅은 보드에서 더 비싸지 만 온화하여 분리 중에 손상의 위험이 줄어 듭니다. 부적절한 탈부능은 스크랩 비율을 증가시켜 패널 화를 통해 달성되는 비용 절감을 무효화 할 수 있습니다. 균형 비용과 위험은 전반적인 비용을 극대화하는 데 중요합니다.
| 측면 | 비용 영향 | 예제 |
|---|---|---|
| 자재 절약 | 효과적인 레이아웃은 폐기물을 줄여 재료 비용을 절감합니다. | 잘 설계된 패널은 재료 비용을 최대 15%줄일 수 있습니다. |
| 노동 저축 | 수동 접촉이 줄어들고 더 빠른 적재/언로드로 인건비가 줄어 듭니다. | 대량 생산에서 인건비는 20% 감소 할 수 있습니다. |
| 테스트 효율성 | 간소화 된 테스트 프로세스 단위 당 검사 비용이 낮아집니다. | 테스트 비용은 볼륨 생산에서 30% 감소 할 수 있습니다. |
| 탈출 된 비용 | V- 점수는 저렴하지만 위험합니다. 탭 라우팅은 비용이 많이 들지만 더 안전합니다. | 올바른 방법을 선택하면 스크랩을 방지하고 비용 절감을 보장 할 수 있습니다. |
이러한 요소를 이해함으로써 제조업체는 패널 화의 비용 절감을 계산하고 생산 공정을 최적화하기위한 정보에 근거한 결정을 내릴 수 있습니다. 각 측면은 고품질 출력을 유지하면서 비용을 절감 할 수있는 특정 기회를 제공합니다.
패널 설계는 어셈블리 장비의 기능과 일치해야합니다. 패널 레이아웃이 컨베이어 및 비품의 치수 및 요구 사항과 일치하는지 확인하십시오. 효율적인 탈파 넬링을위한 이탈 탭을 설계하면 분리 중 수동 노동과 잠재적 손상이 크게 줄어들 수 있습니다. 예를 들어, V 자형 이탈 탭을 사용하면 데 파넬링 프로세스가 더 매끄럽고 신뢰할 수 있습니다.
패널 크기는 비용을 최적화하는 데 중요한 요소입니다. 픽 앤 플레이스, 리플 로우 및 AOI 기계의 크기 제한을 고려하십시오. 대형 패널에는 수동 개입이 필요하고 인건비가 높아지고 효율성을 줄일 수 있습니다. 패널을 장비의 최적 크기 범위 내에 유지하면 매끄러운 자동화를 유지하고 수동 처리의 필요성을 줄일 수 있습니다. 예를 들어, 기계 기능에 잘 맞는 패널 크기는 처리량을 최대 25%까지 향상시킬 수 있습니다.
패널 화 방법의 선택은 생산량을 기반으로해야합니다. 작은 프로토 타입의 경우 V- 스코어링은 종종 충분하고 비용 효율적입니다. 그러나 대량 실행의 경우 탭 라우팅이 일반적으로 더 부드러운 분리 프로세스를 제공하여 보드 손상의 위험을 줄이기 때문에 선호됩니다. V- 스코어 대 탭 라우팅을 사용하는시기 이해는 비용과 품질 모두에 큰 영향을 줄 수 있습니다. 예를 들어, 탭 라우팅은 대량 생산 실행에서 스크랩 속도를 최대 10% 줄일 수 있습니다.
| 측면 | 고려 | 사항 예제 |
|---|---|---|
| 패널 설계 정렬 | 컨베이어 및 픽스처 기능과 디자인을 일치시킵니다. | 쉬운 데 파넬링을 위해 V 자형 이탈 탭을 사용합니다. |
| 밸런싱 패널 크기 | 수동 개입을 피하기 위해 패널이 기계 기능에 맞는지 확인하십시오. | 자동화 효율을 유지하기 위해 패널을 기계 크기 제한 내에 유지합니다. |
| 패널화 방법 선택 | 소형 실행, 대량 탭 라우팅을 위해 V- 점수를 선택하십시오. | 프로토 타입의 V- 점수, 스크랩을 줄이기 위해 생산 실행을위한 탭 라우팅. |
이러한 설계 요소를 신중하게 고려함으로써 제조업체는 비용과 효율성을 위해 패널 화를 최적화 할 수 있습니다. 각 선택은 생산 흐름 및 최종 비용에 영향을 미치므로 저축을 극대화하고 고품질 출력을 유지하기 위해 정보에 입각 한 의사 결정이 중요합니다.
패널 화는 재료 활용을 개선하고 취급을 줄임으로써 어셈블리 비용을 줄입니다. 여러 보드를 하나의 패널에 결합하면 재료 사용이 최대화되어 폐기물이 줄어 듭니다. 보드 당 수동 접촉이 적습니다. 효율적인 Depanelization 방법은 또한 시간을 절약하고 오류를 줄입니다.
예, 패널 화는 소량 주문에 도움이 될 수 있습니다. 어셈블리 프로세스를 간소화하여보다 효율적입니다. 보드가 적더라도 패널 화는 설정 시간을 줄이고 재료 사용을 향상시킵니다. 이로 인해 특히 자동화 장비를 사용할 때 비용이 절약 될 수 있습니다.
최상의 패널 화 방법은 설계 및 생산 요구에 따라 다릅니다. V- 점수는 작고 강력한 보드 및 프로토 타입에 적합합니다. 탭 라우팅은 더 크고 민감한 보드에 더 좋습니다. Solid Tab Panelization은 대형 보드에 대한 추가 지원을 제공하지만 분리하려면 더 많은 노력이 필요합니다.
주문량 증가는 상당한 비용 절감으로 이어질 수 있습니다. 규모의 경제를 통한 단위당 비용이 더 높아집니다. 설정 비용은 더 많은 단위에 걸쳐 확산되어 개별 비용이 줄어 듭니다. 재료 활용도 또한 폐기물을 줄입니다. 예를 들어, 많은 주문은 작은 주문에 비해 단위당 비용을 20% 줄일 수 있습니다.
적절한 패널 설계를 건너 뛰면 비용이 증가하고 생산 지연이 발생할 수 있습니다. 제대로 설계되지 않은 패널은 재료 폐기물, 인건비가 높아지고 스크랩 비율이 증가 할 수 있습니다. 부적절한 Depanelization은 보드를 손상시켜 재 작업 또는 스크랩으로 이어질 수 있습니다. 적절한 패널 설계는 효율적인 생산 및 비용 절감을 보장합니다.
PCB 패널 화 및 볼륨 충격 어셈블리 비용이 생산을 최적화하는 데 중요한 방법을 이해합니다. 자재 절약 및 노동 효율성에서 올바른 패널 화 방법 선택에 이르기까지 각 요인은 비용을 줄이고 속도를 향상시키는 데 중요한 역할을합니다. PCB 생산을 향상시키려는 경우 Dongguan ICT Technology Co., Ltd 와 같은 전문가와 파트너 관계를 고려하십시오 . 고급 PCB 솔루션을 전문으로하고 효율성과 비용 절감 효과를 극대화 할 수 있습니다.
