| SMD 프린터 개요
안정적인 생산을 위한 고정밀 SMT 자동 프린터
I.C.T의 smd 프린터는 현대 공장의 속도, 정확성 및 자동화를 결합하여 SMT 솔더 페이스트 애플리케이션의 새로운 표준을 설정합니다. 이 스텐실 스크린 프린터는 ±0.01mm 반복성과 ±0.025mm 인쇄 정밀도로 7초 주기 시간을 제공합니다. 자동 PCB 교정, 조정 가능한 스퀴지 압력, 독립적인 인쇄 및 스텐실 청소 기능을 갖추고 있어 수동 오류와 낭비를 제거합니다. Panasonic 모터, Rexroth 가이드 및 Omron 센서의 고급 구성 요소로 제작된 이 제품은 실시간 프로세스 모니터링 및 데이터 교환을 위해 Industry 4.0 및 MES 시스템을 통합합니다. 가전제품, 자동차, LED 및 일반 PCB 조립에 이상적인 이 Pcb 프린터 솔더 페이스트 인쇄는 쉬운 라인 연결을 위해 접착제 인쇄 및 SMEMA 호환성을 지원합니다. I.C.T의 엄격한 품질 검사는 장기적인 안정성을 보장하여 솔더 페이스트 프린터 라인에서 더 높은 수율, 더 낮은 비용 및 확장 가능한 생산을 달성하도록 돕습니다.
| 특징
아치 브리지 서스펜션 프린트 헤드는 듀얼 고정밀 스테핑 모터를 사용하여 스퀴지를 독립적으로 제어하여 0~15kg의 안정적인 압력과 10~200mm/초의 속도를 보장합니다. 인쇄 정확도는 ±0.025mm에 달하며 납땜 또는 접착제의 각도는 45°/55°/60°로 조정 가능합니다. 실시간 압력 피드백과 자동 밸런싱은 브리징이나 페이스트 부족과 같은 결함을 방지합니다. 프로그래밍 가능한 분리 방법은 스퀴지, 스텐실 및 기판을 원활하게 분리합니다. SMD 프린터의 이러한 설정은 낭비를 최소화하고, 미세 피치 구성 요소를 지원하며, 실행 전반에 걸쳐 완벽한 페이스트 형성을 유지하므로 고품질 솔더 페이스트 프린터 라인 작업에 필수적입니다.
고유한 벨트 컨베이어는 정밀한 모터 제어를 통해 최대 1500mm/s의 속도로 PCB를 구동하여 걸림을 방지하고 정확한 위치 지정을 보장합니다. 측면 클램프, 진공 노즐 및 옵션인 접이식 Z 압력 고정 보드는 전체 스텐실 접촉을 위해 단단히 고정됩니다. 운송 높이는 900±20mm이며 유연한 왼쪽-오른쪽 또는 양방향 흐름이 가능합니다. 자기 핀과 업다운 테이블은 1% 미만의 PCB 변형을 조정합니다. 시스템은 5분 이내에 제품을 교체합니다. NSK 베어링과 같은 내구성이 뛰어난 부품은 유지 관리를 줄여줍니다. 이 디자인은 모든 Pcb 프린터 솔더 페이스트 인쇄 설정에 원활하게 통합되어 Smt 자동 프린터의 처리량을 향상시킵니다.
건식, 습식, 진공 또는 수동 모드는 안전을 위해 CCD를 청소 영역과 분리하여 스텐실을 철저하게 청소합니다. 독특한 스프레이는 알코올을 위에서 아래로 고르게 분배하는 동시에 소프트웨어는 소비를 제어하여 재료를 절약합니다. 전용 배기 모터는 강력하고 일관된 진공을 제공합니다. 인쇄 후 자동 청소를 통해 구멍을 깨끗하게 유지하고 오염을 방지합니다. 스텐실 스크린 프린터의 이 기능은 품질 저하 없이 지속적인 작동을 보장하며 솔더 페이스트 프린터 라인의 장기간 생산 교대에 이상적입니다.
| 사양
| 모델 | I.C.T -4034 | I.C.T5134 | I.C.T -5151 |
| 프레임 크기 (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB 크기 (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| 운송 방향 | 왼쪽 오른쪽; 오른쪽 왼쪽; 왼쪽 좌파; 오른쪽 오른쪽 | ||
| 지원 시스템 | 마그네틱 핀/업 다운 테이블 조정/지지 블록 | ||
| 클램핑 시스템 | 측면 클램핑(진공 노즐, 자동 개폐식 Z 압력은 옵션) | ||
| 프린터 헤드 | 2개의 독립적인 전동 프린트헤드 | ||
| 스퀴지 유형 | 스테인레스 스틸(표준), 플라스틱 | ||
| 청소 시스템 | 건조하고 젖은 진공 | ||
| 점검 | 2D검사(표준) | ||
| 전원 공급 장치 | AC:220±10%,50/60HZ,3Kw | ||
| 제어 방법 | PC 제어 | ||
| 치수 (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| 모델 | I.C.T -6534 | I.C.T-6561 | I.C.T-9060 |
| 프레임 크기 (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB 크기 (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| 치수 (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T 품질과 성능에 대한 작업을 계속 진행하면 사양 및 외관이 특별한 통지없이 업데이트 될 수 있습니다.
| SMT 라인 장비 목록

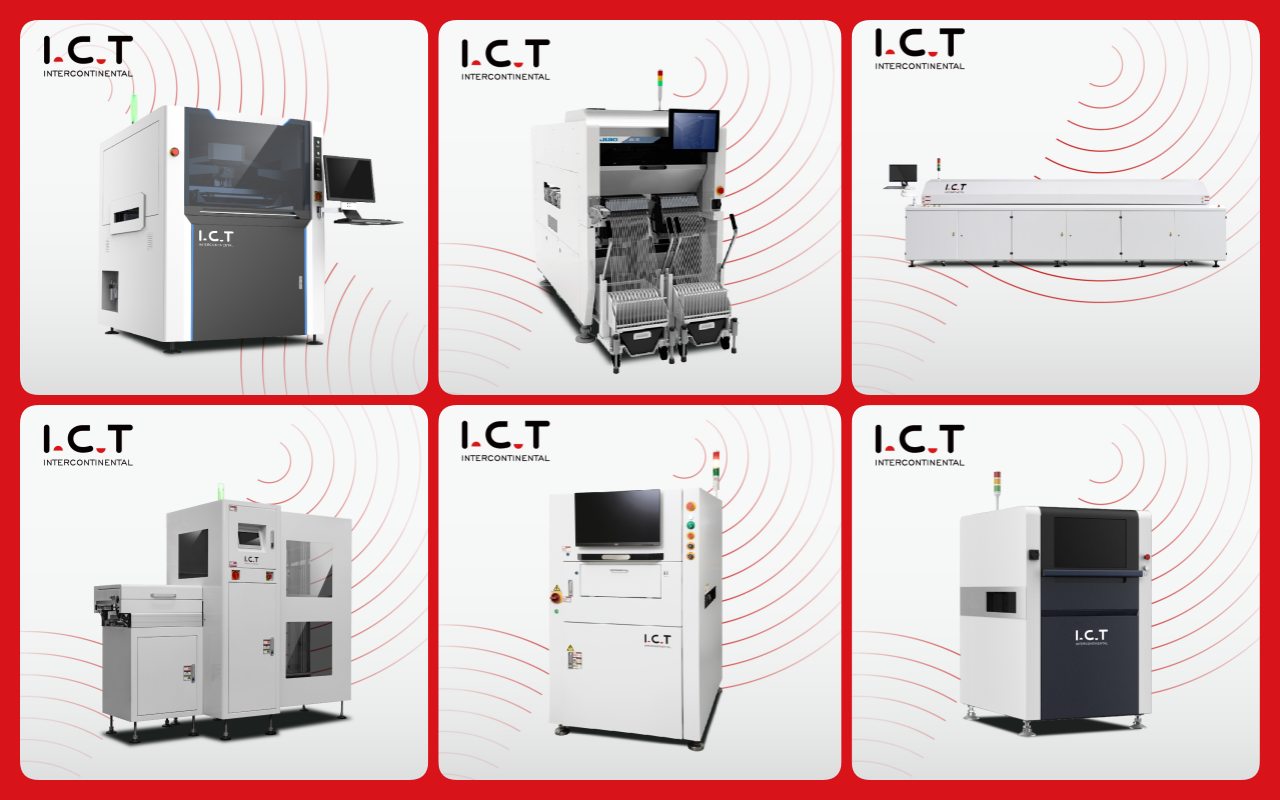

당사의 고품질 PCBA 생산 라인은 효율적이고 정밀한 PCB 조립을 위한 고급 장비를 갖추고 있습니다. 완전 자동화된 SMT 라인에는 로더, 정확한 솔더 페이스트 도포를 위한 자동 프린터, 정밀한 부품 배치를 위한 픽 앤 플레이스 기계, 안정적인 납땜을 위한 리플로우 오븐, 철저한 결함 검사를 위한 AOI 시스템이 포함됩니다. 이 고품질 PCBA 생산 라인은 원활한 작동, 높은 신뢰성, 저렴한 SMT 조립을 보장하여 다양한 업계 요구 사항을 충족합니다.
| SMT 라인의 | 제품 이름 용도 |
|---|---|
| PCB 짐을 싣는 사람 | 베어 PCB를 라인에 자동으로 로드합니다. |
| 솔더 페이스트 프린터 | PCB 패드에 솔더 페이스트를 정확하게 인쇄합니다. |
| 기계를 선택하고 배치하십시오 | 구성요소를 PCB에 정확하게 마운트합니다. |
| 반사 오븐 | 땜납을 녹여 견고한 조인트를 형성합니다. |
| AOI 기계 | 납땜 접합부 및 배치 결함을 검사합니다. |
| SPI 기계 | 솔더 페이스트 높이와 품질을 확인합니다. |
| 추적 성 장비 | 생산 데이터 기록 및 추적: 레이저 마킹기 /라벨 마운터/잉크젯 프린터 |
| 고객 성공 비디오
I.C.T 엔지니어는 미용 기기 제조업체를 위한 두 개의 전체 SMT 생산 라인을 설치하고 지원하기 위해 북미로 날아갔습니다. 이 라인에는 레이저 마킹 기계, SPI가 있는 smd 프린터, Panasonic 배치 기계, Heller 리플로우 오븐, AOI 검사, PCB 컨베이어, PCBA 청소 장치 및 자동 납땜 페이스트 저장 가열 장치가 포함되었습니다. 우리 팀은 빡빡한 일정 속에서 전체 설치, 장비 정렬, 소프트웨어 연결 및 프로세스 최적화를 관리했습니다. 우리는 현지 운영자에게 심층적인 교육을 제공하고 현장에서 문제를 해결하며 최대 효율성을 위해 미세 조정했습니다. 이 라인은 99%의 가동 시간을 달성했으며 엄격한 생산 승인 테스트를 신속하게 통과했습니다. 이제 클라이언트는 국제 시장을 위한 대량의 미용 기기를 생산하고 있습니다. 이 프로젝트는 해외 배포에 대한 I.C.T의 글로벌 전문성을 입증하고 안정적인 고출력 시스템을 구축하는 턴키 솔루션을 제공합니다.
| 서비스 및 교육 지원
완벽한 지원 및 전문 교육
I.C.T는 수요 분석, 라인 계획 및 맞춤형 솔루션부터 시작하여 smd 프린터에 대한 전체 수명주기 서비스를 제공합니다. 당사의 전 세계 팀은 현장 설치, 시운전 및 기존 장비와의 통합을 처리합니다. 교육 프로그램에는 운영, 유지 관리, 문제 해결 및 Industry 4.0/MES 설정을 위한 실습 세션이 포함되어 있으며 원격으로 또는 직접 이용할 수 있습니다. 8개 지점과 연중무휴 24시간 지원을 통해 신속한 대응, 예비 부품 공급, 정기적인 감사를 제공하여 최적의 성능을 유지합니다. 우리는 프로세스 최적화, 업그레이드 및 위험 감소를 다루어 비용을 낮추고 생산성을 높입니다. Smt 자동 프린터 환경에서 계획부터 본격적인 생산까지 걱정 없이 전환하려면 I.C.T와 협력하세요.
| 고객의 긍정적인 피드백
고객은 I.C.T의 안정적인 서비스와 장비를 높이 평가합니다. '엔지니어들은 우리의 빠른 문제 해결과 smd 프린터에 대한 철저한 교육을 칭찬했습니다'라고 한 자동차 고객은 말합니다. 북미의 한 미용 회사는 '스텐실 스크린 프린터는 결함이 없고 빠른 주기로 기대치를 뛰어 넘습니다.' 포장은 칭찬을 받습니다. '장거리 배송 중에 안전한 상자가 모든 것을 보호합니다.' 응답 시간이 인상적입니다. '즉각적인 부품 배송으로 문제를 몇 시간 안에 해결합니다.' 이러한 사용후기는 당사 엔지니어의 전문성, 내구성 있는 기계, 안전한 운송 및 신속한 지원을 강조합니다. 장기적인 파트너십을 육성합니다.
| 인증 및 표준
I.C.T는 장비 안전을 위한 CE, 친환경 소재를 위한 RoHS, 종합적인 품질 관리 시스템을 위한 ISO9001을 보유하고 있습니다. 우리는 인쇄 정확도, 청소 효율성, 분리 제어 및 운송 안정성에 대한 여러 특허를 보유하고 있습니다. 이러한 자격 증명을 통해 모든 smd 프린터는 설계부터 제조 및 테스트에 이르기까지 국제 표준을 충족합니다.
| I.C.T 회사와 우리의 SMT 공장 소개
글로벌 SMT 솔루션 제공업체
2012년에 설립된 I.C.T는 중국 둥관의 12,000m² 시설에서 엔지니어 20명을 포함해 직원 89명으로 빠르게 성장했습니다. 우리는 8개의 지점을 운영하고 있으며 72개국에서 1,600개 이상의 고객에게 서비스를 제공하고 있습니다. 당사의 자체 R&D, 생산 및 48시간 번인 테스트 및 정밀 교정과 같은 엄격한 품질 프로세스는 ISO9001에 따라 신뢰할 수 있는 제품을 보장합니다. 3천만 달러의 등록 자본금을 통해 우리는 무결성, 단순성, 개방성, 조정 및 공유를 강조합니다. 전 세계적인 지원을 통해 세계화와 현지화가 만나 고객이 SMT 라인을 0에서 대량으로 구축하거나 업그레이드할 수 있도록 돕습니다. 우리의 성장은 신뢰할 수 있는 파트너십과 혁신적인 전체 공장 솔루션을 반영합니다.
