| 완전 자동 솔더 프린터 기계

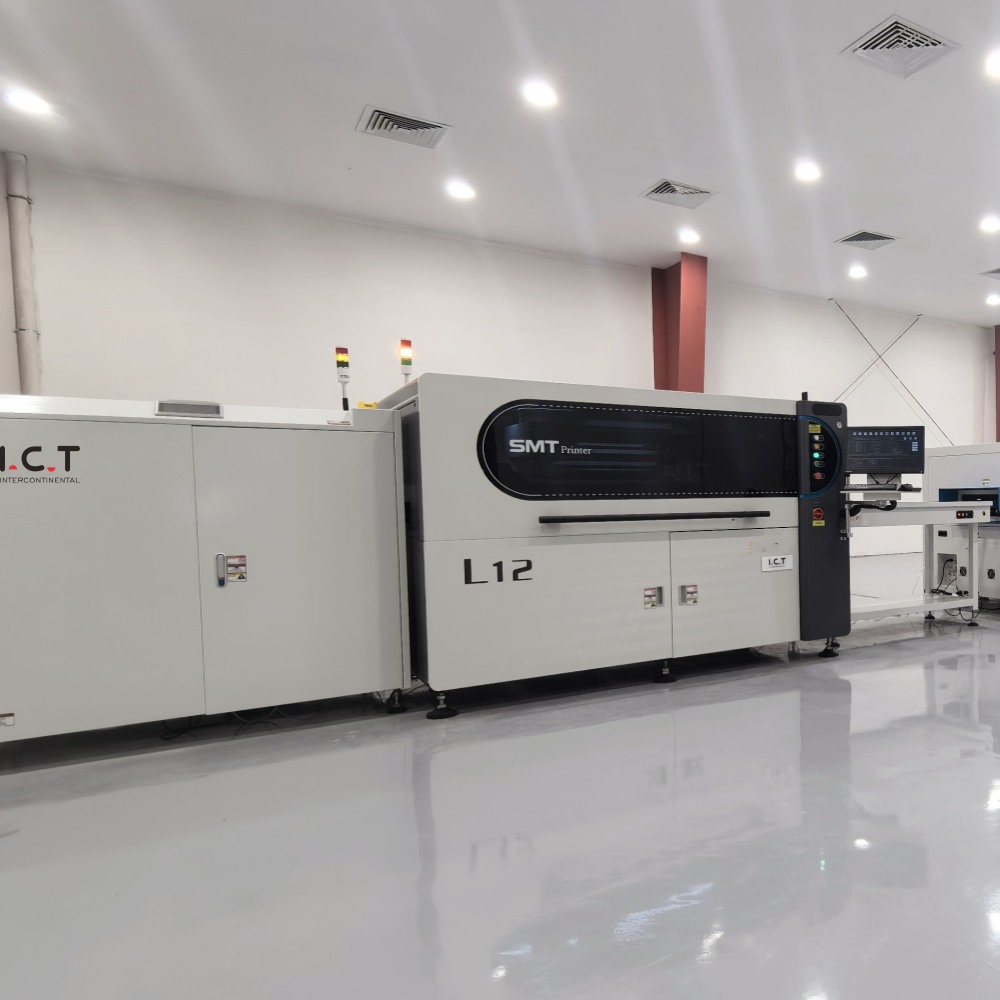

I.C.T-1200 전자동 솔더 프린터 기계는 고도의 자동화로 최대 1200mm의 LED PCB를 처리합니다. Industry 4.0을 충족하고 MES에 연결되어 불량률이 없습니다. 반복 정확도 ±0.015mm, 인쇄 0.03mm. PCB를 갖춘 이 스텐실 인쇄기는 8050~1200350mm의 보드를 처리합니다. 여기에는 접착제 인쇄, 자동 청소, 압력 제어가 포함되어 생산량을 높이고 비용을 절감합니다. Panasonic과 SMC의 부품은 고장률을 낮게 유지합니다. Windows 10 시스템에서는 5~10분 안에 새로운 설정이 가능합니다. LED 조명, 차량 전자 장치, 일반 SMD에 적합합니다. 이 PCB 솔더 프린터는 1200mm를 주도하여 안정적인 실행과 쉬운 사용을 제공합니다.
| 특징
완전 자동 솔더 프린터 기계에 직접 스퀴지 링크가 있는 아치 브리지 서스펜션. 두 개의 스테핑 모터가 정확성을 위해 압력을 구동합니다. 슬라이드 레일은 인쇄 전후에 위치를 유지합니다. 매달린 헤드는 실시간 피드백으로 압력을 조정합니다. 온라인으로 힘의 균형을 맞추고 다양한 분리 방법을 지원합니다. 이는 LED 1200mm 보드의 결함을 줄이고 균일한 페이스트를 보장합니다.
PCB가 있는 이 스텐실 인쇄 기계에서 벨트 설계가 PCB 걸림을 중지합니다. 모터는 속도와 정확한 정지를 설정합니다. 방향은 선에 맞게 변경됩니다(왼쪽-오른쪽 또는 기타). 측면 클램프와 진공 고정 보드가 스텐실에 평평하게 고정됩니다. 얇거나 뒤틀린 PCB에 작동합니다. 이는 SMT 작업에서 접촉을 원활하게 유지하고 라인 속도를 높게 유지합니다.
PCB 솔더 프린터 LED 1200mm의 건식, 습식 또는 수동 옵션. 선명한 시야를 위해 스프레이와 분리된 CCD. 스프레이는 위에서 아래로 균일하게 도포되어 알코올과 종이를 절약합니다. 소프트웨어는 사용을 추적합니다. 강력한 진공으로 잔여물을 빠르게 제거합니다. 이는 중단 시간을 줄이면서 스텐실 상태와 인쇄 품질을 유지합니다.
| 사양
| 모델 | I.C.T -4034 | I.C.T5134 | I.C.T -5151 |
| 프레임 크기 (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB 크기 (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| 운송 방향 | 왼쪽 오른쪽; 오른쪽 왼쪽; 왼쪽 좌파; 오른쪽 오른쪽 | ||
| 지원 시스템 | 마그네틱 핀/업 다운 테이블 조정/지지 블록 | ||
| 클램핑 시스템 | 측면 클램핑(진공 노즐, 자동 개폐식 Z 압력은 옵션) | ||
| 프린터 헤드 | 2개의 독립적인 전동 프린트헤드 | ||
| 스퀴지 유형 | 스테인레스 스틸(표준), 플라스틱 | ||
| 청소 시스템 | 건조하고 젖은 진공 | ||
| 점검 | 2D검사(표준) | ||
| 전원 공급 장치 | AC:220±10%,50/60HZ,3Kw | ||
| 제어 방법 | PC 제어 | ||
| 치수 (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| 모델 | I.C.T -6534 | I.C.T-6561 | I.C.T-9060 |
| 프레임 크기 (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB 크기 (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| 치수 (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T 품질과 성능에 대한 작업을 계속 진행하면 사양 및 외관이 특별한 통지없이 업데이트 될 수 있습니다.
| SMT 라인 장비 목록
I.C.T 고품질 PCBA 생산 라인은 효율적이고 정밀한 PCB 조립을 위한 고급 장비를 갖추고 있습니다. 완전 자동화된 SMT 라인에는 로더, 정확한 솔더 페이스트 도포를 위한 자동 프린터, 정밀한 부품 배치를 위한 픽 앤 플레이스 기계, 안정적인 납땜을 위한 리플로우 오븐, 철저한 결함 검사를 위한 AOI 시스템이 포함됩니다. 이 고품질 PCBA 생산 라인은 원활한 작동, 높은 신뢰성, 저렴한 SMT 조립을 보장하여 다양한 업계 요구 사항을 충족합니다.
| SMT 라인의 | 제품 이름 용도 |
|---|---|
| PCB 짐을 싣는 사람 | 베어 PCB를 라인에 자동으로 로드합니다. |
| 솔더 페이스트 프린터 | PCB 패드에 솔더 페이스트를 정확하게 인쇄합니다. |
| 기계를 선택하고 배치하십시오 | 구성요소를 PCB에 정확하게 마운트합니다. |
| 반사 오븐 | 땜납을 녹여 견고한 조인트를 형성합니다. |
| AOI 기계 | 납땜 접합부 및 배치 결함을 검사합니다. |
| SPI 기계 | 솔더 페이스트 높이와 품질을 확인합니다. |
내부 솔더 조인트 무결성을 검사하고 숨겨진 결함을 감지합니다. | |
| SMT 청소 기계 | PCB, 스텐실, 고정 장치, 노즐 등을 청소하는 데 사용됩니다. |
| PCB 절단기 | PCBA을 최종 제품으로 자릅니다. |
| 추적 성 장비 | 생산 데이터 기록 및 추적: 레이저 마킹기 /라벨 마운터/잉크젯 프린터 |
| 고객 성공 비디오
2025년에 I.C.T 엔지니어가 설치 및 교육을 위해 가정용 LED 조명 공장을 방문했습니다. 고객은 29미터 라인에 13대의 기계가 필요했지만 공간은 21x5미터였습니다. 16x2.7미터 크기에 맞게 U자형 레이아웃을 만들었습니다. 설정에 2일이 소요됩니다. 배선, 배치, 테스트 및 전자동 솔더 프린터 기계를 포함한 링크입니다. 6일간의 교육에서는 보드 로드, 설정, 청소, 수정 및 MES 데이터를 다루었습니다. 문제 없이 라인이 시작되어 LED 출력이 발생했습니다. 고객은 추가 공간이나 지연 없이 맞춤형 핏을 받았습니다. 이는 빠른 결과를 위해 PCB가 있는 스텐실 인쇄 기계가 좁은 영역에서 어떻게 작동하는지 보여줍니다.
| 서비스 및 교육 지원
I.C.T는 완전 자동 솔더 프린터 기계에 대한 전체 설치, 유지 및 교육을 담당합니다. 엔지니어는 고객 요구 사항을 확인하고, 맞춤형 라인 계획을 세우고, 프로세스를 조정하고, 현장에서 테스트합니다. 글로벌 센터는 부품을 빠르게 보내고, 원격 검사를 제공하며, 소프트웨어를 업데이트합니다. 훈련에서는 일일 달리기, 압력 설정, 깨끗한 단계, 오류 읽기 및 안전한 습관을 가르칩니다. 우리는 25년의 경험을 바탕으로 72개국의 고객에게 서비스를 제공하고 있습니다. 이를 통해 처음부터 라인을 구축하고, 문제를 빠르게 해결하며, 더 적은 비용으로 성장하는 데 도움이 됩니다.
| 고객 리뷰
고객은 현장에서 명확한 교육과 빠른 도움을 원하는 엔지니어를 좋아합니다. 완전 자동 솔더 프린터 기계는 꾸준한 정확성과 몇 번의 정지로 칭찬을 받습니다. 폼과 상자로 포장하면 장거리 여행 시 장비를 안전하게 보호할 수 있습니다. 전화나 원격으로 신속하게 응답하고 몇 시간 안에 문제를 해결합니다. 고객들은 이것이 신뢰를 구축하고 라인을 계속 운영한다고 말합니다.
| 인증 및 표준
I.C.T은 안전을 위한 CE, 유해 물질을 사용하지 않는 RoHS, 품질 관리를 위한 ISO9001을 보유하고 있습니다. 특허에는 청소 저장, 퀵 스위치, 크래시 가드, 접착제 도구, 오류 검사, 인쇄력, 공정 단계, 품질 스텐트, 스텐실 와이프, 리프트 속도, 벨트 이동이 포함됩니다. 이로 인해 PCB 솔더 프린터는 세계 시장에서 1200mm 안전하고 새로운 제품이 되었습니다.
| I.C.T 회사 및 공장 소개
I.C.T는 자체 R&D를 운영하고 2012년부터 직원 89명, 엔지니어 20명으로 사이트를 구축하고 있습니다. 우리는 전체 SMT 세트로 72개국 1,600명의 고객을 지원하고 있습니다. 12,000m² 규모의 공원에서 부품을 테스트하고, 정확하게 조립하고, 오랜 시험을 거쳐 품질을 엄격하게 관리합니다. 이는 낮은 오류와 긴 수명의 기어를 제공합니다. 전 세계 지사는 글로벌 노하우와 현지 서비스를 혼합합니다. 우리는 정직한 거래, 단순한 계획, 열린 대화, 팀워크, 공동의 승리에 중점을 둡니다. 고객은 0에서 라인을 얻고, 업그레이드하고, 속도를 높이고, 시장 변화를 얻습니다.
| 완전 자동 솔더 프린터 기계
I.C.T-1200 전자동 솔더 프린터 기계는 고도의 자동화로 최대 1200mm의 LED PCB를 처리합니다. Industry 4.0을 충족하고 MES에 연결되어 불량률이 없습니다. 반복 정확도 ±0.015mm, 인쇄 0.03mm. PCB를 갖춘 이 스텐실 인쇄기는 8050~1200350mm의 보드를 처리합니다. 여기에는 접착제 인쇄, 자동 청소, 압력 제어가 포함되어 생산량을 높이고 비용을 절감합니다. Panasonic과 SMC의 부품은 고장률을 낮게 유지합니다. Windows 10 시스템에서는 5~10분 안에 새로운 설정이 가능합니다. LED 조명, 차량 전자 장치, 일반 SMD에 적합합니다. 이 PCB 솔더 프린터는 1200mm를 주도하여 안정적인 실행과 쉬운 사용을 제공합니다.
| 특징
완전 자동 솔더 프린터 기계에 직접 스퀴지 링크가 있는 아치 브리지 서스펜션. 두 개의 스테핑 모터가 정확성을 위해 압력을 구동합니다. 슬라이드 레일은 인쇄 전후에 위치를 유지합니다. 매달린 헤드는 실시간 피드백으로 압력을 조정합니다. 온라인으로 힘의 균형을 맞추고 다양한 분리 방법을 지원합니다. 이는 LED 1200mm 보드의 결함을 줄이고 균일한 페이스트를 보장합니다.
PCB가 있는 이 스텐실 인쇄 기계에서 벨트 설계가 PCB 걸림을 중지합니다. 모터는 속도와 정확한 정지를 설정합니다. 방향은 선에 맞게 변경됩니다(왼쪽-오른쪽 또는 기타). 측면 클램프와 진공 고정 보드가 스텐실에 평평하게 고정됩니다. 얇거나 뒤틀린 PCB에 작동합니다. 이는 SMT 작업에서 접촉을 원활하게 유지하고 라인 속도를 높게 유지합니다.
PCB 솔더 프린터 LED 1200mm의 건식, 습식 또는 수동 옵션. 선명한 시야를 위해 스프레이와 분리된 CCD. 스프레이는 위에서 아래로 균일하게 도포되어 알코올과 종이를 절약합니다. 소프트웨어는 사용을 추적합니다. 강력한 진공으로 잔여물을 빠르게 제거합니다. 이는 중단 시간을 줄이면서 스텐실 상태와 인쇄 품질을 유지합니다.
| 사양
| 모델 | I.C.T -4034 | I.C.T5134 | I.C.T -5151 |
| 프레임 크기 (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB 크기 (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| 운송 방향 | 왼쪽 오른쪽; 오른쪽 왼쪽; 왼쪽 좌파; 오른쪽 오른쪽 | ||
| 지원 시스템 | 마그네틱 핀/업 다운 테이블 조정/지지 블록 | ||
| 클램핑 시스템 | 측면 클램핑(진공 노즐, 자동 개폐식 Z 압력은 옵션) | ||
| 프린터 헤드 | 2개의 독립적인 전동 프린트헤드 | ||
| 스퀴지 유형 | 스테인레스 스틸(표준), 플라스틱 | ||
| 청소 시스템 | 건조하고 젖은 진공 | ||
| 점검 | 2D검사(표준) | ||
| 전원 공급 장치 | AC:220±10%,50/60HZ,3Kw | ||
| 제어 방법 | PC 제어 | ||
| 치수 (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| 모델 | I.C.T -6534 | I.C.T-6561 | I.C.T-9060 |
| 프레임 크기 (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB 크기 (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| 치수 (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T 품질과 성능에 대한 작업을 계속 진행하면 사양 및 외관이 특별한 통지없이 업데이트 될 수 있습니다.
| SMT 라인 장비 목록
I.C.T 고품질 PCBA 생산 라인은 효율적이고 정밀한 PCB 조립을 위한 고급 장비를 갖추고 있습니다. 완전 자동화된 SMT 라인에는 로더, 정확한 솔더 페이스트 도포를 위한 자동 프린터, 정밀한 부품 배치를 위한 픽 앤 플레이스 기계, 안정적인 납땜을 위한 리플로우 오븐, 철저한 결함 검사를 위한 AOI 시스템이 포함됩니다. 이 고품질 PCBA 생산 라인은 원활한 작동, 높은 신뢰성, 저렴한 SMT 조립을 보장하여 다양한 업계 요구 사항을 충족합니다.
| SMT 라인의 | 제품 이름 용도 |
|---|---|
| PCB 짐을 싣는 사람 | 베어 PCB를 라인에 자동으로 로드합니다. |
| 솔더 페이스트 프린터 | PCB 패드에 솔더 페이스트를 정확하게 인쇄합니다. |
| 기계를 선택하고 배치하십시오 | 구성요소를 PCB에 정확하게 마운트합니다. |
| 반사 오븐 | 땜납을 녹여 견고한 조인트를 형성합니다. |
| AOI 기계 | 납땜 접합부 및 배치 결함을 검사합니다. |
| SPI 기계 | 솔더 페이스트 높이와 품질을 확인합니다. |
내부 솔더 조인트 무결성을 검사하고 숨겨진 결함을 감지합니다. | |
| SMT 청소 기계 | PCB, 스텐실, 고정 장치, 노즐 등을 청소하는 데 사용됩니다. |
| PCB 절단기 | PCBA을 최종 제품으로 자릅니다. |
| 추적 성 장비 | 생산 데이터 기록 및 추적: 레이저 마킹기 /라벨 마운터/잉크젯 프린터 |
| 고객 성공 비디오
2025년에 I.C.T 엔지니어가 설치 및 교육을 위해 가정용 LED 조명 공장을 방문했습니다. 고객은 29미터 라인에 13대의 기계가 필요했지만 공간은 21x5미터였습니다. 16x2.7미터 크기에 맞게 U자형 레이아웃을 만들었습니다. 설정에 2일이 소요됩니다. 배선, 배치, 테스트 및 전자동 솔더 프린터 기계를 포함한 링크입니다. 6일간의 교육에서는 보드 로드, 설정, 청소, 수정 및 MES 데이터를 다루었습니다. 문제 없이 라인이 시작되어 LED 출력이 발생했습니다. 고객은 추가 공간이나 지연 없이 맞춤형 핏을 받았습니다. 이는 빠른 결과를 위해 PCB가 있는 스텐실 인쇄 기계가 좁은 영역에서 어떻게 작동하는지 보여줍니다.
| 서비스 및 교육 지원
I.C.T는 완전 자동 솔더 프린터 기계에 대한 전체 설치, 유지 및 교육을 담당합니다. 엔지니어는 고객 요구 사항을 확인하고, 맞춤형 라인 계획을 세우고, 프로세스를 조정하고, 현장에서 테스트합니다. 글로벌 센터는 부품을 빠르게 보내고, 원격 검사를 제공하며, 소프트웨어를 업데이트합니다. 훈련에서는 일일 달리기, 압력 설정, 깨끗한 단계, 오류 읽기 및 안전한 습관을 가르칩니다. 우리는 25년의 경험을 바탕으로 72개국의 고객에게 서비스를 제공하고 있습니다. 이를 통해 처음부터 라인을 구축하고, 문제를 빠르게 해결하며, 더 적은 비용으로 성장하는 데 도움이 됩니다.
| 고객 리뷰
고객은 현장에서 명확한 교육과 빠른 도움을 원하는 엔지니어를 좋아합니다. 완전 자동 솔더 프린터 기계는 꾸준한 정확성과 몇 번의 정지로 칭찬을 받습니다. 폼과 상자로 포장하면 장거리 여행 시 장비를 안전하게 보호할 수 있습니다. 전화나 원격으로 신속하게 응답하고 몇 시간 안에 문제를 해결합니다. 고객들은 이것이 신뢰를 구축하고 라인을 계속 운영한다고 말합니다.
| 인증 및 표준
I.C.T은 안전을 위한 CE, 유해 물질을 사용하지 않는 RoHS, 품질 관리를 위한 ISO9001을 보유하고 있습니다. 특허에는 청소 저장, 퀵 스위치, 크래시 가드, 접착제 도구, 오류 검사, 인쇄력, 공정 단계, 품질 스텐트, 스텐실 와이프, 리프트 속도, 벨트 이동이 포함됩니다. 이로 인해 PCB 솔더 프린터는 세계 시장에서 1200mm 안전하고 새로운 제품이 되었습니다.
| I.C.T 회사 및 공장 소개
I.C.T는 자체 R&D를 운영하고 2012년부터 직원 89명, 엔지니어 20명으로 사이트를 구축하고 있습니다. 우리는 전체 SMT 세트로 72개국 1,600명의 고객을 지원하고 있습니다. 12,000m² 규모의 공원에서 부품을 테스트하고, 정확하게 조립하고, 오랜 시험을 거쳐 품질을 엄격하게 관리합니다. 이는 낮은 오류와 긴 수명의 기어를 제공합니다. 전 세계 지사는 글로벌 노하우와 현지 서비스를 혼합합니다. 우리는 정직한 거래, 단순한 계획, 열린 대화, 팀워크, 공동의 승리에 중점을 둡니다. 고객은 0에서 라인을 얻고, 업그레이드하고, 속도를 높이고, 시장 변화를 얻습니다.
