솔더 페이스트 인쇄, 픽 앤 플레이스, 리플로우 솔더링, 자동화된 검사 및 테스트, 패널 제거 및 포장과 같은 PCBA 단계에서 자동화를 통해 가장 큰 도움을 얻을 수 있습니다. 자동화는 각 단계를 더욱 정확하고 안정적으로 만듭니다. 특히 한 번에 많은 PCBA를 벌 때 작업 속도를 높이고 비용을 절약할 수 있습니다.
업계 보고서에 따르면 툴링 비용을 여러 제품에 분산시키면 비용이 절감됩니다. 자동화된 작업흐름은 실수를 줄이고 품질을 향상시킵니다. 시간을 절약하고 각 단위에 대해 더 적은 비용을 지불하며 신뢰할 수 있는 좋은 결과를 얻을 수 있습니다. 자동화를 통해 실수를 줄이고 매번 어셈블리를 동일하게 유지할 수 있습니다.
자동화는 솔더 페이스트 인쇄, 픽 앤 플레이스, 리플로우 솔더링과 같은 중요한 PCBA 단계를 지원합니다. 이를 통해 생산이 더 빠르고 정확해집니다.
자동화된 시스템을 사용하면 실수가 줄어듭니다. 이는 보드가 더 좋고 수리가 덜 필요하다는 것을 의미합니다. 또한 시간과 비용도 절약됩니다.
AOI 및 AXI와 같은 그들은 좋은 보드만 공장에서 출고되는지 확인합니다. 자동 검사 방법은 문제를 빠르게 찾아냅니다.
자동화된 패널 제거 및 포장으로 생산이 더욱 원활해집니다. 이를 통해 공장의 작업 속도를 높이고 각 장치의 비용을 낮출 수 있습니다.
자동화에 돈을 투자하면 공장이 수요를 충족하는 데 도움이 됩니다. 또한 작업을 개선하고 품질을 동일하게 유지합니다.
PCBA의 자동화를 사용하면 공장 작업을 더 좋게 만들 수 있습니다 . 주요 단계는 솔더 페이스트 프린팅, 픽 앤 플레이스, 리플로우 솔더링입니다. 자동화를 통해 더욱 빠르고 정확하게 작업할 수 있습니다. 각 배치에서 더 좋은 보드를 얻을 수 있습니다. 표면 실장 기술은 이러한 자동화된 단계를 사용하여 고품질 제품을 많이 만듭니다. 기계를 사용하면 실수가 줄어듭니다. 귀하의 보드는 매번 동일하게 나타납니다.
다음은 자동화가 PCBA의 각 단계에 어떻게 도움이 되는지 보여주는 표입니다.
단계 | 설명 | 개량 |
|---|---|---|
솔더 페이스트 인쇄 | 3D-SPI 장비를 사용하여 아주 작은 수준에서 솔더 페이스트를 확인합니다. | 완벽한 솔더 조인트를 만듭니다. |
고속 배치 | 픽 앤 플레이스 기계는 ±25μm 정확도로 부품을 매우 빠르게 배치합니다. | 매시간 수천 개의 부품을 배치합니다. |
리플 로우 납땜 | 다중 구역 오븐은 정확한 열을 사용하여 부품을 접착합니다. | 모든 관절이 튼튼한지 확인하세요. |
솔더 페이스트 인쇄는 PCB 조립의 첫 번째 단계입니다. 이 단계에서는 패드에 소량의 솔더 페이스트를 넣습니다. 강한 솔더 조인트를 만들려면 매우 조심해야 합니다. 자동화는 이 작업을 잘 수행하는 데 도움이 됩니다.
자동 솔더 페이스트 프린터는 카메라와 로봇을 사용합니다. 이 도구를 사용하면 매번 적절한 양의 페이스트를 얻을 수 있습니다. 실수에 대해 걱정할 필요가 없습니다.
3D 솔더 페이스트 검사 시스템은 페이스트를 매우 면밀히 검사합니다. 문제를 조기에 발견하고 문제가 더 심각해지기 전에 해결할 수 있습니다.
자동 솔더 마스크 검사 시스템은 또 다른 검사를 추가합니다. 보드를 동일하게 유지하는 데 도움이 됩니다.
솔더 페이스트 인쇄에 자동화를 사용하면 실수가 줄어듭니다. 비교는 다음과 같습니다.
인쇄 방법 | 불량률 |
|---|---|
수동 스텐실 인쇄 | 5-10% 재작업 비율 |
반자동 스텐실 인쇄 | 재작업률 2-5% |
완전 자동화된 스텐실 인쇄 | 재작업률 1% 미만 |
많은 보드를 수리하지 않기 때문에 시간과 비용이 절약됩니다. 또한 매번 더 나은 보드를 얻을 수도 있습니다.
픽 앤 플레이스 기계는 PCB 조립 자동화에서 매우 중요합니다. 이 기계를 사용하면 보드에 많은 부품을 빠르게 배치할 수 있습니다. 이 기계는 0.01mm의 정확도로 부품을 배치할 수 있습니다. 동일한 품질로 작은 배치와 큰 배치를 모두 만들 수 있습니다.
픽 앤 플레이스 기계는 빠릅니다. 매시간 수천 개의 부품을 배치할 수 있습니다.
매번 같은 결과를 얻습니다. 모든 보드는 동일하게 보입니다. 당신은 사람들의 실수에 대해 걱정하지 않습니다.
장기적으로 돈을 절약할 수 있습니다. 대부분의 회사는 8~24개월 내에 자금을 돌려받습니다. 보드를 많이 만들면 훨씬 더 빨리 절약할 수 있습니다.
픽 앤 플레이스 로봇은 PCB 어셈블리를 더 좋게 만듭니다. 기계는 매번 부품을 올바른 위치에 배치합니다. 이는 구부러진 부품이나 납땜 불량과 같은 실수를 줄여줍니다. 더 좋은 보드와 더 나은 전자 제품을 얻을 수 있습니다.
고속 픽 앤 플레이스 및 PCB 조립 자동화를 통해 수치와 수익 측면에서 좋은 결과를 확인할 수 있습니다.
리플로우 솔더링은 부품을 PCB에 붙입니다. 솔더 페이스트를 녹이기 위해 가열 구역이 다른 오븐을 사용합니다. 자동화를 통해 정확한 열 제어가 가능합니다. 모든 관절이 잘 붙을 수 있을 만큼 충분히 뜨거워지는지 확인하세요.
자동화된 리플로우 솔더링으로 실수가 줄어듭니다. 보드를 많이 만질 필요는 없습니다.
모든 보드에 강한 솔더 조인트가 있습니다. 이렇게 하면 보드의 수명이 길어지고 수리가 덜 필요합니다.
한 라인에서 더 큰 부품과 표면 장착 장치를 처리할 수 있습니다. 그러면 공장이 더 잘 작동하게 됩니다.
리플로우 솔더링 자동화로 인건비도 절감됩니다. 프로세스를 관찰하는 데 많은 작업자가 필요하지 않습니다. 품질을 확인하고 개선하는 데 더 많은 시간을 할애할 수 있습니다.
PCBA에서 이러한 주요 단계를 자동화하면 더 빠르고 정확하게 작업할 수 있습니다. 또한 비용을 절감하고 보드의 신뢰성을 높일 수 있습니다.
검사 자동화를 통해 PCBA 프로세스를 개선할 수 있습니다. 자동 광학 검사(AOI) 및 자동 X-Ray 검사 (AXI)는 문제를 빠르게 찾는 데 도움이 됩니다. AOI는 카메라를 사용하여 부품 누락, 납땜 접합 불량 또는 직선이 아닌 부품과 같은 표면 문제를 찾습니다. AXI는 PCB 내부를 조사하여 AOI가 볼 수 없는 숨겨진 문제를 찾습니다.
AOI 시스템은 10초 이내에 PCB를 확인합니다. AXI 시간은 더 걸리지만 하드보드 내부의 문제를 찾아냅니다. AOI 비용이 적게 들고 일반 보드에 잘 작동합니다. AXI는 부품이 많고 디자인이 고급스러운 보드에 적합합니다.
특징 | AOI | AXI |
|---|---|---|
결함 감지 기능 | 표면 문제에 적합 | 내부 문제를 찾는 데 적합 |
속도 | 10~20초 안에 보드를 확인합니다. | 각 보드당 1~5분 정도 소요됩니다. |
비용 | 더 저렴하며 약 $50,000부터 시작합니다. | 더 비싼, $200,000부터 시작 |
응용 프로그램 적합성 | 일반 SMT 보드에 가장 적합 | 단단하고 혼잡한 보드에 가장 적합 |
검사 자동화를 통해 작업을 더 빠르고 효율적으로 수행할 수 있습니다. AOI은 솔더 부족, 솔더 과다, 솔더 볼과 같은 문제를 찾습니다. 빠른 피드백을 받을 수 있으므로 상황이 더 악화되기 전에 문제를 해결할 수 있습니다. AXI은 숨겨진 문제를 찾아 품질 규칙을 충족하도록 도와줍니다. 두 시스템 모두 데이터를 저장하므로 나중에 확인하고 규칙을 따를 수 있습니다.
테스트 자동화를 사용하여 PCB가 올바르게 작동하는지 확인할 수 있습니다. 회로 내 테스트(ICT)는 전기 부품이 연결되어 있는지 확인하고 문제를 조기에 발견합니다. 기능 테스트는 보드가 제대로 작동하는지 확인합니다. 자동화를 통해 테스트 속도가 빨라지고 작업이 계속 진행됩니다.
혜택 | 설명 |
|---|---|
조기 결함 감지 | 전기 테스트는 연결과 작업을 확인하므로 불량 보드가 더 적게 발생합니다. |
신뢰성 향상 | ICT를 사용하면 공장이 더 잘 작동하고 보드 수명이 길어집니다. |
최적화된 프로세스 | 동일한 문제를 찾아 빌드 방법을 수정하면 시간과 비용이 절약됩니다. |
자동화된 테스트 시스템은 즉시 데이터를 수집하고 결과를 각 보드에 연결합니다. 모든 PCB를 추적하고 점검 또는 수리를 위한 테스트 보고서를 얻을 수 있습니다. 디지털 도구를 사용하면 패턴을 확인하고 보드를 더 좋게 만들 수 있습니다. 매번 동일한 방식으로 테스트한다는 것은 실수가 적고 수정이 적으며 사람들이 제품을 더 신뢰한다는 것을 의미합니다.
최종 점검과 자동화된 테스트를 통해 브랜드를 안전하게 보호합니다. 좋은 보드는 수리 횟수가 적고 고객이 더 행복하다는 것을 의미합니다.
검사 및 테스트 자동화를 통해 더 좋은 보드, 더 빠른 작업, 더 나은 품질을 얻을 수 있습니다. 문제가 공장에서 출고되기 전에 문제를 방지하고 제품 수명을 연장할 수 있습니다. 자동화된 시스템은 규칙을 따르고 PCBA 프로세스가 원활하게 실행되도록 도와줍니다.

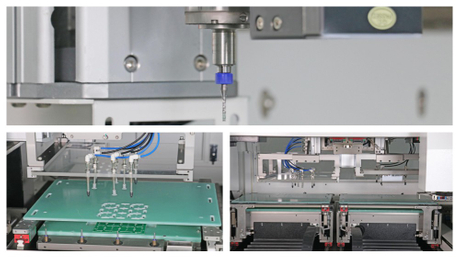

자동화된 디패널링 시스템을 사용하면 PCB 제조 속도를 높일 수 있습니다 . 이 기계는 패널에서 PCB를 매우 정확하게 절단합니다. 손으로 자를 필요가 없으므로 실수와 낭비가 발생할 수 있습니다. 자동화 시스템은 레이저 절단, AI 및 완전 자동화를 사용합니다. 레이저 절단으로 가장자리가 매끄럽고 지저분해지지 않습니다. AI는 최선의 절단 방법을 계획하는 데 도움을 주기 때문에 재료를 덜 사용하고 낭비도 줄일 수 있습니다. 완전 자동화된 시스템은 신속하게 작동하며 공장에 적합합니다.
디패널링 방식 | 주요 기능 | 응용 프로그램 |
|---|---|---|
레이저 절단 | 높은 정밀도, 최소한의 낭비 | 첨단전자, 자동차, 의료기기 |
AI 통합 | 절단 경로 최적화, 낭비 감소 | 복잡한 PCB 설계, 대량 생산 |
완전 자동화 | 고속 작동, 생산 라인과 통합 | 가전제품, 자동차, 통신 |
자동화된 패널 제거 시스템으로 비용을 절감할 수 있습니다. 하나의 기계로 여러 사람의 일을 할 수 있습니다. 근로자가 다른 중요한 작업을 수행하도록 할 수 있습니다. 자동 로딩 및 언로딩을 통해 손으로 만지는 일이 줄어듭니다. 비전 카메라는 모든 컷을 확인하여 올바른지 확인합니다. 특별한 소프트웨어를 사용하면 작업을 빠르게 설정할 수 있으므로 시간을 낭비하지 않습니다.
영향 지역 | 설명 |
|---|---|
생산 속도 | 자동화된 시스템은 몇 초 만에 패널을 처리하므로 수동 방법에 비해 처리량이 늘어납니다. |
운영 비용 절감 | 하나의 기계가 여러 작업자를 대체하여 인건비를 절감합니다. |
품질 관리 | 가장자리가 깨끗해지고 결함이 줄어들어 재작업 비용이 절감됩니다. |
유지 관리 및 가동 시간 | 퀵 릴리스 고정 장치는 가동 중지 시간을 거의 0에 가깝게 유지합니다. |
자동 디패널링은 환경에도 좋습니다. 레이저 절단은 혼란을 줄이고 에너지를 덜 사용합니다. 재료를 더 많이 사용하고 덜 버립니다.
자동화된 패널 제거 시스템은 PCB 제조를 더 빠르고, 더 깨끗하고, 더 안정적으로 만듭니다. 공장을 더 좋게 만들고 품질을 향상시킬 수 있습니다.
자동화된 패키징을 통해 PCB 제조를 개선할 수 있습니다. 로봇과 컨베이어는 동일한 작업을 계속해서 수행하므로 더 적은 수의 작업자가 필요합니다. 자동화된 PCBA 생산을 통해 매번 동일한 방식으로 보드를 빠르고 빠르게 패키징할 수 있습니다. 물건을 포장하는 방법을 빠르게 변경할 수 있으므로 유연성을 유지하고 빠르게 작업할 수 있습니다. 라인의 데이터는 작업이 중단되기 전에 문제를 해결하는 데 도움이 됩니다.
자동화된 패키징으로 더 짧은 시간에 더 많은 보드를 만들 수 있습니다.
로봇은 항상 작동하므로 더 많은 작업을 수행할 수 있습니다.
바코드 판독기는 부품을 추적하고 품질을 확인하는 데 도움이 됩니다.
자동화된 테스트는 모든 보드가 양호한지 확인합니다.
조립 기술 | 자동화 수준 | 비용에 미치는 영향 | 생산 적합성 |
|---|---|---|---|
SMT | 높은 | 단위당 저렴한 비용 | 대량 생산 |
THT | 낮은 | 높은 단가 | 작은 부지 |
잡종 | 중간 | 중간 비용 | 다양함 |
패키징 자동화를 사용하면 각 보드에 대해 더 적은 비용을 지불하게 됩니다. PCB 1,000개를 만드는 것은 10개만 만드는 것보다 비용이 더 저렴합니다. 자동화된 패키징은 더 많은 보드를 만들고 비용을 낮게 유지하는 데 도움이 됩니다. 매번 동일한 좋은 보드를 받아 더 빨리 보낼 수 있습니다.
PCBA 포장 자동화를 통해 공장의 작업 효율을 높이고 비용을 절감할 수 있습니다. 대량 주문을 처리하고, 낭비를 줄이고, 제품을 정시에 배송할 수 있습니다.
솔더 페이스트 인쇄, 픽 앤 플레이스, 리플로우 솔더링, 검사, 패널 제거 및 포장 자동화를 통해 가장 큰 도움을 얻을 수 있습니다. 이러한 단계를 통해 공장의 속도가 빨라지고 보드가 더 좋아집니다. 자동화는 비용을 덜 지출하고 더 좋은 보드를 만드는 데 도움이 됩니다. 생산이 안정적이며 필요할 때 더 많은 보드를 만들 수 있습니다. 덜 힘들게 주문을 제 시간에 완료할 수 있습니다.
자동화는 스마트 기계와 AI를 사용하여 실수를 방지하고 라인 작동을 유지합니다.
혜택 | 설명 |
|---|---|
생산량 증가 | 기계는 하루 종일 작동하며 많은 보드를 매우 빠르게 만듭니다. |
향상된 품질 | 오류가 줄어들고 보드가 더 좋아지므로 많은 것을 수정할 필요가 없습니다. |
다른 사람들과 보조를 맞추려면 이러한 중요한 단계에 자동화를 사용해야 합니다.
자동화를 통해 생산 속도가 빨라지고 품질이 향상됩니다. 기계는 매번 같은 작업을 반복합니다. 이는 실수가 줄어들고 보드를 수리하는 데 드는 비용이 줄어드는 것을 의미합니다.
소규모 배치에도 자동화를 사용할 수 있습니다. 기계는 높은 품질을 유지하는 데 도움이 됩니다. 많은 돈을 절약할 수는 없지만 보드는 안정적으로 유지됩니다.
자동화된 검사로 문제를 빠르게 찾아냅니다. 보드가 공장에서 출고되기 전에 문제를 해결할 수 있습니다. 이렇게 하면 좋은 보드가 더 많아지고 반송되는 보드의 수가 줄어듭니다.
자동화된 포장으로 시간 과 노동력이 절약됩니다. 로봇은 보드를 빠르게 포장하고 각 패키지를 동일하게 만듭니다. 주문을 정시에 배송하고 낭비를 줄입니다.
