예, SMT 접합 기계는 다양한 테이프 너비를 지원할 수 있지만 모든 기계가 동일한 범위를 지원하거나 동일하게 잘 지원하는 것은 아닙니다. 테이프 폭 호환성은 기계의 위치 결정 구조, 정렬 방법, 피더 인터페이스 및 스플라이스 자체의 안정성에 따라 달라집니다. 기계가 하나의 좁은 테이프 범위용으로만 설계된 경우 제한된 프로세스에서는 잘 작동하지만 더 넓은 생산 요구 사항을 지원하지 못할 수 있습니다.
다양한 구성 요소 유형을 처리하는 공장의 경우 장비를 구입하기 전에 SMT 접합 기계 테이프 너비 호환성을 이해하는 것이 중요합니다. 재료 범위의 일부에만 일치하는 기계는 전환 지연, 공급 장치 문제 및 불필요한 수동 작업을 유발할 수 있습니다. 대조적으로, 더 넓은 테이프 지원을 갖춘 기계는 더 많은 피더 위치, 더 많은 구성 요소 유형 및 더 많은 생산 시나리오에 적합할 수 있습니다.
이 가이드에서는 다양한 테이프 너비가 접합에 어떤 영향을 미치는지, 실제로 호환성이 무엇을 의미하는지, 기계가 라인에 사용되는 재료를 지원할 수 있는지 여부를 결정하는 방법을 설명합니다. 또한 테이프 폭 선택이 에서 피더 안정성과 다운스트림 성능에 어떻게 영향을 미칠 수 있는지 보여줍니다 픽 앤 플레이스 기계 단계 .
짧은 대답은 "예"입니다. SMT 접합 기계는 다양한 테이프 너비를 지원할 수 있습니다. 더 유용한 대답은 물리적인 디자인과 작업 방법에 맞는 너비만 지원할 수 있다는 것입니다. 너비 지원은 무제한이 아닙니다. 모든 접합 기계에는 호환성 범위가 있으며 기계는 실제 생산에 사용되는 릴 크기와 일치해야 합니다.
일부 기계는 일반적인 좁은 테이프용으로 제작되었습니다. 다른 것들은 더 넓은 범위를 지원하고 보다 유연한 생산 라인을 관리하도록 설계되었습니다. 공장에서 많은 구성 요소 제품군을 처리하는 경우 장비 평가 중에 테이프 너비 지원을 가장 먼저 확인해야 합니다.
많은 구매자는 브로셔에 나열된 최대 너비만 봅니다. 그 숫자는 중요하지만 전체 이야기를 말해주지는 않습니다. 기계는 여러 테이프 너비에 대한 지원을 나열할 수 있지만 특정 너비에서는 다른 너비보다 여전히 더 나은 성능을 발휘합니다. 실제 테스트는 테이프를 깔끔하게 접합하고 정확하게 정렬한 후 나중에 피더가 원활하게 이동할 수 있는지 여부입니다.
즉, 폭 지지는 테이프를 물리적으로 맞추는 것만이 아닙니다. 또한 기계가 실제 생산 조건을 견디는 안정적인 조인트를 생산할 수 있는지 여부도 중요합니다.
좁은 테이프는 일반적으로 정렬 및 연결 품질에 더 민감합니다. 테이프가 넓을수록 제 위치에 고정하기가 더 쉬울 수 있지만 접합 지점에 더 많은 표면적, 더 많은 강성 또는 더 많은 압력이 발생할 수 있습니다. 이 때문에 기계는 테이프 너비 수치뿐만 아니라 테이프 동작도 일치해야 합니다.
이것이 바로 하나의 테이프 너비를 매우 잘 처리하는 기계가 다른 너비에 대해 다른 고정 장치나 설정이 필요할 수 있는 이유입니다. 호환성이 좋다는 것은 생산 흐름에서 가장 중요한 폭에 걸쳐 기계가 안정적으로 유지된다는 것을 의미합니다.

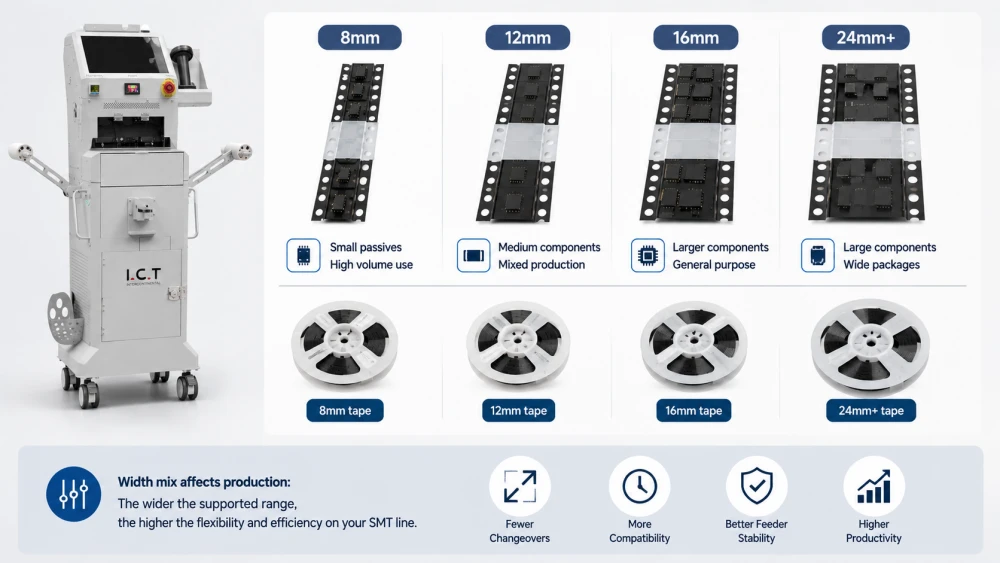

호환성을 제대로 판단하려면 SMT 프로덕션에서 실제로 일반적인 너비가 무엇인지 알아야 합니다. 대부분의 공장에서는 하나의 테이프 너비만 사용하지 않습니다. 다양한 구성 요소 유형, 피더 위치 및 제품군에 걸쳐 여러 너비를 사용합니다.
이것이 바로 실제 부품 테이프 너비 지원 검토가 기계 브로셔가 아닌 재료 목록에서 시작되어야 하는 이유입니다. 일반적인 너비를 알고 나면 이를 기계의 범위 및 피더 동작과 비교할 수 있습니다.
8mm는 SMT에서 가장 널리 사용되는 너비 중 하나입니다. 왜냐하면 많은 소형 수동 부품이 좁은 캐리어 테이프에 포장되어 있기 때문입니다. 이 너비는 대용량 라인에 자주 나타나며 생산 시 가장 자주 변경되는 릴 중 하나일 수 있습니다.
공장에서 8mm 릴을 많이 사용하는 경우 접합기는 이 좁은 폭에서 안정적인 정렬을 지원해야 합니다. 테이프가 콤팩트하고 포켓이 서로 더 가깝기 때문에 작은 편차가 더 중요할 수 있습니다.
12mm 및 16mm 테이프는 중간 크기 구성 요소 및 혼합 생산 요구 사항에 일반적입니다. 이러한 너비는 구성 요소 패키지가 단순한 수동 부품보다 크지만 여전히 넓은 캐리어 테이프가 필요할 만큼 크지 않은 경우에 자주 사용됩니다.
상황에 따라 이러한 너비는 8mm보다 더 관대할 수 있지만 여전히 정확한 결합이 필요합니다. 접합이 오프셋되거나 고르지 않으면 피더 움직임이 여전히 불안정해질 수 있습니다.
더 넓은 테이프는 일반적으로 더 많은 공간이 필요한 더 큰 구성 요소 또는 포장 형식에 사용됩니다. 장점은 테이프를 물리적으로 다루기가 더 쉽다는 점이지만, 접합에는 더 강력한 지지력이나 더 나은 정렬 제어 기능을 갖춘 기계가 필요할 수 있습니다.
테이프가 넓을수록 접합부 근처에 더 많은 강성이 발생할 수도 있습니다. 이는 기계가 테이프를 고정할 뿐만 아니라 피더 경로를 깨끗하게 통과할 수 있을 만큼 조인트를 평평하게 유지해야 함을 의미합니다.
선이 하나 또는 두 개의 너비만 사용하는 경우 호환성을 정의하기가 더 쉽습니다. 많은 폭을 사용하는 경우 접합기는 작업자가 설정을 너무 자주 조정하지 않고도 더 넓은 범위를 지원해야 합니다. 그러한 상황에서 폭 유연성은 단지 장비 사양의 일부가 아닌 생산성의 일부가 됩니다.
기계 구조 및 작동 논리에 대한 더 자세한 설명을 보려면 읽어보세요. SMT 접합 기계 작동 방식을 .
SMT 접합 기계 호환성은 테이프 너비 라벨 이상에 따라 달라집니다. 여러 가지 설계 특징으로 인해 테이프를 성공적으로 고정, 정렬, 결합 및 공급할 수 있는지 여부가 결정됩니다. 이러한 부품 중 하나라도 잘못 일치하면 테이프 너비가 기술적으로 나열된 범위 내에 있더라도 기계에 문제가 발생할 수 있습니다.
기계는 기존 테이프와 새 테이프를 일관된 위치에 배치해야 합니다. 위치 지정이 꺼져 있으면 접합이 기울어지거나 오프셋될 수 있습니다. 이는 작은 정렬 불량으로도 피더 문제가 발생할 수 있는 좁은 테이프의 경우 특히 중요합니다.
위치 정확도가 우수하면 각 테이프가 제어된 방식으로 접합 영역에 들어가기 때문에 기계가 더 넓은 폭 범위를 지원하는 데 도움이 됩니다.
고정 장치는 접합 중에 테이프를 고정합니다. 좁은 테이프용으로 설계된 고정 장치는 더 넓은 릴을 제대로 안정시키지 못할 수 있으며, 더 넓은 테이프용으로 설계된 고정 장치는 좁은 테이프를 깨끗하게 안내하지 못할 수 있습니다. 이것이 바로 Fixture가 가장 중요한 물리적 호환성 포인트 중 하나인 이유입니다.
기계를 평가할 때 고정 장치가 조정 가능한지, 전용인지 또는 다중 크기인지 물어보십시오. 대답은 기계가 실제 생산 혼합을 처리할 수 있는지 여부를 밝히는 데 도움이 됩니다.
결합 방법도 중요합니다. 일부 방법은 테이프를 평평하게 유지하는 데 더 좋은 반면 다른 방법은 두께나 강성을 유발할 수 있습니다. 이 방법으로 인해 부피가 큰 접합이 생성되면 한 테이프 너비에서는 허용되지만 다른 너비에서는 문제가 될 수 있습니다.
접합 방법이 생산에 사용되는 전체 폭 범위에 걸쳐 접합을 평평하고 안정적으로 유지할 때 호환성이 가장 강력합니다.
접합은 피더를 깨끗하게 통과한 경우에만 성공합니다. 이는 피더 인터페이스도 너비 호환성의 일부임을 의미합니다. 기계가 테이프를 결합했지만 피더가 결과 접합을 원활하게 수용할 수 없는 경우 호환성 주장은 불완전합니다.
이것이 특히 생산 라인이 빠른 배치 시스템을 사용할 때 폭 지원을 피더 동작과 함께 항상 검토해야 하는 이유입니다.

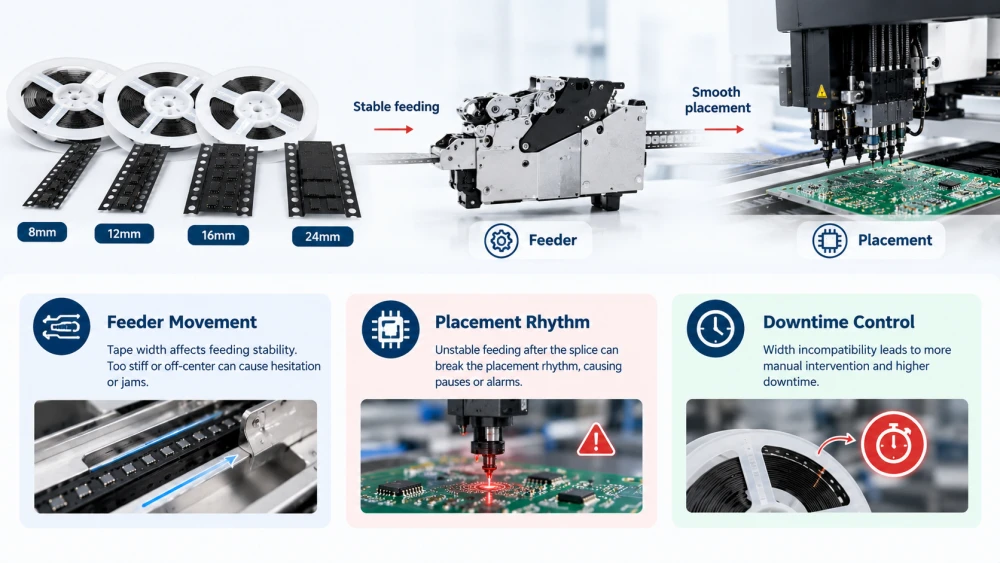

테이프 너비는 공급 장치 동작에 직접적인 영향을 미칩니다. 좁은 테이프는 정렬에 더 민감할 수 있는 반면, 넓은 테이프는 접합 지점에서 더 많은 물리적 저항을 생성할 수 있습니다. 두 경우 모두 피더는 예측 가능한 움직임과 안정적인 조인트 형상을 기대합니다.
이것이 바로 테이프 폭 호환성이 단지 접합 문제가 아닌 이유입니다. 이는 피더부터 배치 헤드까지 전체 라인에 영향을 미치는 생산 안정성 문제이기도 합니다.
피더는 제어된 동작으로 테이프를 전진시킵니다. 사용하는 너비에 비해 접합부가 너무 뻣뻣한 경우 피더가 주저하거나 작은 용지 걸림이 발생할 수 있습니다. 조인트가 중심에서 벗어나면 테이프가 경로에서 흔들릴 수 있습니다.
이러한 문제는 접합이 완료된 후에 나타나는 경우가 많으므로 실제 공급 조건에서 기계를 테스트해야 합니다. 관련 피더 동작에 대해서는 접합 품질 및 피더 신뢰성 에 대한 이 기사를 참조하십시오..
픽 앤 플레이스 기계는 피더에 따라 구성품을 제 시간에 제시합니다. 접합 후 테이프 폭으로 인해 이송이 불안정해지면 배치 리듬이 깨질 수 있습니다. 그 결과 일시 중지, 경보 또는 처리량 감소가 발생할 수 있습니다.
따라서 접합 기계가 다양한 테이프 너비를 지원하는지 묻는 경우 실제적인 질문은 접합 후 안정적인 배치를 지원하는지 여부입니다.
너비가 호환되지 않으면 반복적인 수동 개입이 발생할 수 있습니다. 작업자가 피더를 재설정하거나, 테이프를 다시 연결하거나, 용지 걸림을 해결해야 하는 경우 가동 중지 시간이 빠르게 늘어납니다. 이는 릴을 자주 교체하는 라인에서 특히 고통스럽습니다.
가동 시간에 미치는 영향을 더 폭넓게 살펴보려면 접합이 연속 라인 작업을 지원하는 방법 에 대한 이 기사를 읽어보세요..
호환성을 확인하는 가장 좋은 방법은 기계를 실제 사용하는 너비와 비교한 다음 실제 생산 상황에서 결과를 테스트하는 것입니다. 브로셔 주장은 유용하지만 실제 답변은 생산 테스트를 통해 제공됩니다.
좋은 SMT 접합기 테이프 폭 호환성 검토에는 현재 재료, 예상되는 미래 재료 및 라인에 사용되는 피더 유형이 포함되어야 합니다.
현재 라인에서 사용되는 모든 테이프 너비를 나열합니다. 가장 일반적인 너비, 덜 일반적인 너비 및 특정 제품에만 나타나는 특수 너비를 포함합니다. 이는 현실적인 호환성 목표를 제공합니다.
이 재고가 없으면 빈번한 폭을 커버하지만 중요한 엣지 케이스를 놓치는 기계를 구입하기 쉽습니다.
가능하면 생산 시 실제 릴, 캐리어 테이프 및 피더를 사용하십시오. 특히 공급업체가 약간 다른 테이프 강성이나 가장자리 품질을 사용하는 경우 샘플 재료가 실제 생산 재료와 동일한 동작을 나타내지 않을 수 있습니다.
실제 릴을 테스트하면 기계가 해당 범위를 안정적으로 지원할 수 있는지에 대한 보다 신뢰할 수 있는 답변을 얻을 수 있습니다.
테이프를 접합하는 순간 테스트를 중단하지 마십시오. 스플라이스가 피더를 통해 어떻게 움직이는지 관찰하십시오. 중앙에 유지되고, 원활하게 통과하며, 알람이나 망설임 없이 계속 공급되는지 확인하세요.
테이프 너비 지원의 실제 가치는 테이프 결합 기능이 아니기 때문에 이 단계가 중요합니다. 이후에도 물질을 계속 이동시키는 능력입니다.
기계에서 너비 사이에 많은 설정 변경이 필요한 경우 너비가 기술적으로 지원되더라도 선이 시간을 잃을 수 있습니다. 작업자가 폭을 얼마나 빨리 전환할 수 있는지, 공정이 전체 범위에서 안정적으로 유지되는지 물어보십시오.
최고의 기계는 일일 전환 중에 불필요한 복잡성을 생성하지 않고 다양한 폭을 지원하는 기계입니다.

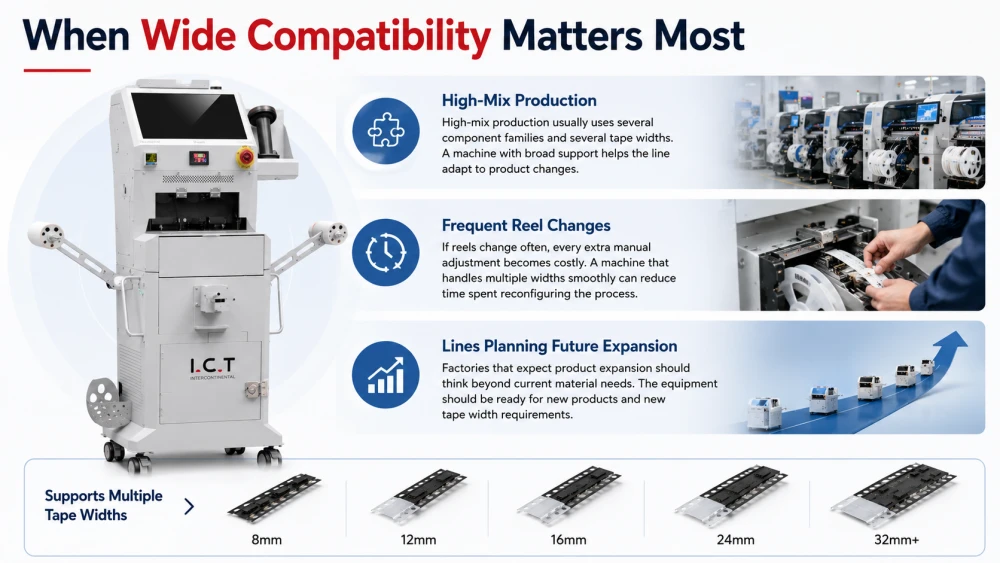

일부 공장은 다른 공장보다 더 넓은 폭의 호환성이 필요합니다. 생산 믹스가 더 많이 변경될수록 유연한 접합 기계의 가치는 더욱 높아집니다. 안정적인 단일 제품 라인에서는 좁은 지원 범위로도 충분할 수 있습니다. 혼합 제품 라인에서는 유연성을 통해 시간을 절약하고 설정 오류를 줄일 수 있습니다.
혼합 생산에서는 일반적으로 여러 구성 요소 제품군과 여러 테이프 너비를 사용합니다. 폭넓은 지지력을 갖춘 기계는 폭별로 별도의 도구를 사용하지 않고도 라인이 제품 변경에 적응할 수 있도록 도와줍니다.
릴이 자주 변경되면 모든 추가 수동 조정에 비용이 많이 듭니다. 다양한 폭을 원활하게 처리하는 기계는 공정을 재구성하는 데 소요되는 시간을 줄일 수 있습니다.
제품 확장을 기대하는 공장은 현재의 물질적 요구 이상을 생각해야 합니다. 신제품이 더 넓거나 더 좁은 테이프를 도입할 가능성이 있는 경우 장비는 큰 변경 없이 이를 처리할 수 있어야 합니다.
해당 맥락에서 장비를 선택하려면 SMT 접합 기계를 선택하는 방법 에 대한 이 가이드가 유용한 동반 참고 자료입니다.
많은 구매자가 테이프 폭 호환성을 판단할 때 동일한 오류를 범합니다. 이러한 실수는 피할 수 있지만 기계를 너무 빨리 선택하거나 실제 재료 테스트를 거치지 않은 경우 종종 발생합니다.
최대 너비 수가 충분하지 않습니다. 기계는 기술적으로 넓은 테이프를 수용할 수 있지만 공급 또는 결합 중에는 이를 잘 지원하지 못할 수 있습니다. 실제로 사용하는 특정 너비에서 기계가 어떻게 작동하는지 항상 물어보십시오.
일부 기계는 접합 스테이션에서는 호환되는 것처럼 보이지만 나중에 피더에서 문제를 일으킵니다. 테이프 접합부터 피더 이동, 배치 준비까지의 전체 경로를 항상 확인하십시오.
하나의 너비 또는 하나의 샘플 릴로만 테스트하면 호환성 문제를 숨길 수 있습니다. 기계는 최종 승인 전에 다양한 폭과 다양한 릴 상태를 점검해야 합니다.
다양한 너비를 지원하려면 너무 많은 수동 조정이 필요한 경우 기계를 일상적으로 사용하는 것이 실용적이지 않을 수 있습니다. 호환성은 작업자 작업 흐름에 새로운 단계를 추가하는 것이 아니라 부담을 줄여야 합니다.
예, SMT 접합 기계는 다양한 테이프 너비를 지원할 수 있지만 해당 설계 범위 및 공정 능력 내에서만 가능합니다. 진짜 질문은 기계가 이론적으로 폭이 다른 두 개의 테이프를 결합할 수 있는지 여부가 아닙니다. 진짜 질문은 다운스트림에 피더 문제를 일으키지 않고 안정적이고 반복적으로 그렇게 할 수 있는지 여부입니다.
테이프 폭 호환성을 평가할 때 공장에서 사용되는 실제 폭을 확인하고, 실제 릴로 기계를 테스트하고, 스플라이스가 피더를 통해 어떻게 움직이는지 관찰하십시오. 좋은 기계는 가장 중요한 폭에 걸쳐 안정적인 정렬, 깔끔한 결합, 원활한 공급을 지원해야 합니다.
생산 라인이 많은 구성 요소 제품군을 처리하는 경우 광범위한 지원을 통해 전환 효율성을 높이고 배치 가동 시간을 보호할 수 있습니다. 라인이 더 좁은 범위를 사용하는 경우 숨겨진 문제가 발생하지 않도록 기계를 주의 깊게 검증해야 합니다. 더 넓은 계획 맥락을 보려면 SMT 접합 및 재료 전환 가이드를 읽어보세요..
예, SMT 접합 기계는 기계가 해당 범위에 맞게 설계된 경우 다양한 테이프 너비를 지원할 수 있습니다. 중요한 것은 단순히 테이프가 맞는지 여부가 아니라 기계가 테이프를 원활하게 정렬, 결합 및 공급할 수 있는지 여부입니다. 구매하기 전에 항상 실제 너비 범위를 확인하고 실제 릴을 테스트하십시오.
가장 일반적인 SMT 테이프 너비는 8mm, 12mm, 16mm 및 24mm입니다. 일부 라인은 더 큰 구성 요소에 대해 더 넓은 특수 형식을 사용합니다. 정확한 혼합은 제품군, 피더 설정 및 생산량에 따라 다릅니다. 귀하의 기계는 귀하의 라인에서 가장 자주 사용되는 너비와 일치해야 합니다.
예, 테이프 너비는 접합 후 피더 성능에 영향을 미칠 수 있습니다. 좁은 테이프는 정렬에 더 민감할 수 있는 반면, 넓은 테이프는 접합부에 더 많은 강성 또는 저항을 생성할 수 있습니다. 스플라이스는 피더가 걸리거나 위치를 잃지 않고 이동할 수 있도록 편평하고 중앙에 있어야 합니다.
현재 테이프 너비 재고를 확인하고, 기계의 지원 범위를 확인하고, 실제 피더를 통해 실제 릴을 테스트하십시오. 브로셔에 나열된 최대 너비에만 의존하지 마십시오. 기계는 실제 생산 조건에서 원활하게 테이프를 결합하고 공급할 수 있음을 입증해야 합니다.
항상 그런 것은 아닙니다. 생산 혼합이 자주 변경되거나 향후 확장을 계획하는 경우 더 넓은 호환성 범위가 도움이 됩니다. 그러나 라인이 하나 또는 두 개의 너비만 사용하는 경우 더 간단한 기계로도 충분할 수 있습니다. 최선의 선택은 실제 재료 혼합과 일일 작업 흐름에 일치하는 것입니다.
