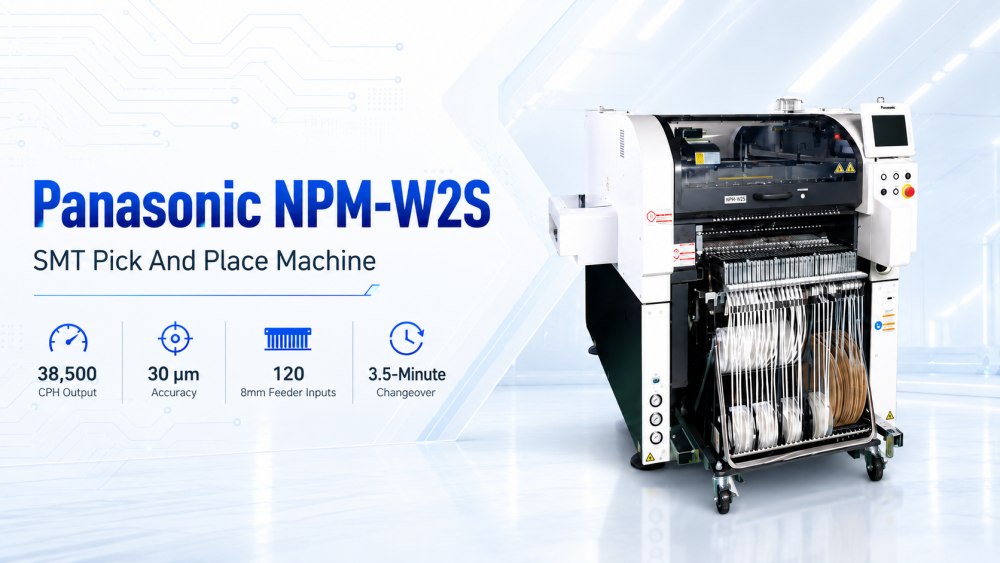

NPM-W2S Panasonic Smt Pick And Place Machine은 더 짧은 설정 시간으로 유연한 SMT 생산이 필요한 공장을 위해 제작되었습니다. NPM-W2 플랫폼을 사용하지만 보다 단순한 싱글빔 구조를 채택해 라인 확장과 관리가 용이하다. 이 기계는 제품 배치가 작아지고 공장에서 작업 간 더 빠른 전환이 필요할 때 유용합니다. 최대 38,500 CPH의 출력과 30μm의 배치 정확도로 120개의 8mm 피더 입력을 모두 지원합니다. 일반적인 SMT 작업을 위해 저렴한 파나소닉 SMT 기계가 필요한 제조업체의 경우 NPM-W2S는 속도, 유연성, 피더 용량 및 생산 제어의 실질적인 균형을 제공합니다.
NPM-W2S는 NPM-W2 플랫폼을 기반으로 하지만 더 간단하고 유연한 생산 설정을 위해 단일 빔 구조를 사용합니다. 이 디자인은 전체 라인을 너무 비싸거나 너무 복잡하게 만들지 않고 한 라인에 더 많은 플랫폼을 원하는 고객에게 유용합니다. 이는 일반적인 설정에 사용 가능한 피더 용량을 늘리고 전환 압력을 줄이는 데 도움이 될 수 있습니다. 더 작은 로트에서 많은 모델을 생산하는 공장의 경우 이는 매우 실용적인 방향입니다. 하나의 대규모 설정이 완료될 때까지 기다리는 대신 팀은 더 유연하게 생산을 준비할 수 있습니다. 따라서 Panasonic Pick and Place Machine은 현대식 고혼합SMT 생산에 적합합니다.
NPM-W2S는 자동화된 기능을 통해 모듈당 3.5분의 전환 속도로 효율적인 전환을 지원합니다. SMT 생산에서 전환 시간은 특히 공장에 제품 모델이 많을 때 일일 생산 능력을 조용히 소모할 수 있습니다. 전환 속도가 빨라지면 작업자는 대기 시간과 반복되는 수동 단계를 줄여 한 작업에서 다른 작업으로 이동할 수 있습니다. 이는 주문량이 항상 많지는 않지만 제품의 다양성이 높은 고객에게 중요합니다. 좋은 자동 픽 앤 플레이스 기계는 생산 중에 빠르게 작동할 뿐만 아니라 또한 각 제품 전환 후 공장을 신속하게 다시 시작하는 데 도움이 됩니다.
NPM-W2S는 최대 38,500 CPH에 도달할 수 있으며 30μm 배치 정확도를 제공합니다. 또한 스택형 스틱 공급 지원, 100N 배치력 및 핀인페이스트 조명을 통해 이상한 형태의 기능도 지원합니다. 이러한 기능은 기계가 단순한 칩 배치 이상의 작업을 처리하는 데 도움이 됩니다. PCB에 혼합 구성 요소가 포함되거나 특수 장착 요구 사항이 있는 경우 다양한 SMT 생산 요구 사항을 지원할 수 있습니다. 시트용 자동 픽 앤 플레이스 기계의 경우 생산이 여러 작업에서 원활하게 유지되어야 하기 때문에 안정적인 장착과 우수한 부품 지원이 중요합니다. 이를 통해 공장에서는 일일 일정과 향후 제품 변경을 계획할 때 더 많은 자유를 누릴 수 있습니다.
NPM-W2S는 작업 지시 수준에서 참조 수준까지 추적을 지원하여 공장에서 경로 제어를 보다 명확하게 관리할 수 있도록 돕습니다. 이는 더 나은 프로세스 기록, 품질 확인 및 배치 관리가 필요한 생산 팀에 유용합니다. 현대 전자제품 제조에서는 고객이 문제가 발생하는 위치와 문제를 방지하는 방법을 알고 싶어하기 때문에 추적성이 더욱 중요해지고 있습니다. 배치 데이터가 전체 SMT 프로세스와 연결되면 엔지니어는 생산 이력을 보다 쉽게 확인할 수 있습니다. 이를 통해 품질 관리가 향상되고 전체 라인이 추측에 덜 의존하게 됩니다. 빠르게 성장하는 공장의 경우 추적성은 화려하지 않습니다. 그것은 필요하다.
이 기계는 부품 정렬, 칩 두께 검사, 3D 동일 평면성 검사를 하나의 패스로 결합하는 Panasonic 카메라 기술을 사용합니다. 이는 기계가 배치 프로세스 중에 주요 구성요소 상태를 확인할 수 있기 때문에 생산성과 품질을 향상시키는 데 도움이 됩니다. 인식이 향상되면 장착 불량, 높이 오류 또는 구성 요소 위치 불안정 등의 위험이 줄어듭니다. 작은 부품과 혼합 구성 요소가 있는 보드의 경우 이 기능을 사용하면 배치를 보다 일관되게 유지할 수 있습니다. NPM-W2S Panasonic Smt Pick And Place Machine은 출력에만 중점을 두지 않습니다. 또한 결함이 리플로우 솔더링으로 옮겨지기 전의 품질 관리와 추후 검사도 지원합니다.
| 사양
두 개의 빔 중 하나가 제거된 NPM-W2의 중복 기능을 공유합니다.
최대 38.5k CPH의 높은 출력은 물론 스택형 스틱 피드 지원, 100N 배치력 및 핀인페이스트 조명을 갖춘 이상한 형태의 기능도 가능합니다.
자동화된 기능을 통해 모듈당 효율적인 3.5분 전환 가능
작업 지시 수준에서 참조 수준까지 추적하여 경로 제어를 완료합니다.
수상 경력에 빛나는 카메라 기술은 구성 요소 정렬, 칩 두께 및 3D 동일 평면성 검사를 단일 패스로 통합하여 높은 생산성과 품질을 보장합니다.
| 모델 ID | NPM-W2S |
|---|---|
| 모델 번호 | NM-EJM5E |
| PCB 치수(mm) * | 단일 레인 배치 장착: L 50 x W 50 ~ L 750 x W 550 2 위치 장착: L 50 x W 50 ~ L 350 x W 550 [*1] |
| PCB 치수(mm) * | 이중 레인 이중 전송(배치): L 50 × W 50 ~ L 750 × W 260 이중 전송(2위치): L 50 × W 50 ~ L 350 × W 260 단일 전송(배치): L 50 × W 50 ~ L 750 × W 510 단일 전송(2위치): L 50 × W 50 ~ L 350 × W 510 [*1] |
| 전기 소스 | 3상 AC 200, 220, 380, 400, 420, 480V 2.8kVA |
| 공압 소스 * | 0.5MPa, 200L/min(ANR) [*2] |
| 치수(mm) * | 폭 1,280 [*3] × 깊이 2,332 [*4] × 높이 1,444 [*5] [*2] |
| 질량 | 2,470 kg (본체만 : 옵션 구성에 따라 다름) |
* 최대 속도 등의 값은 작동 조건에 따라 달라질 수 있습니다.
* 자세한 내용은 I.C.T에 문의하세요.
