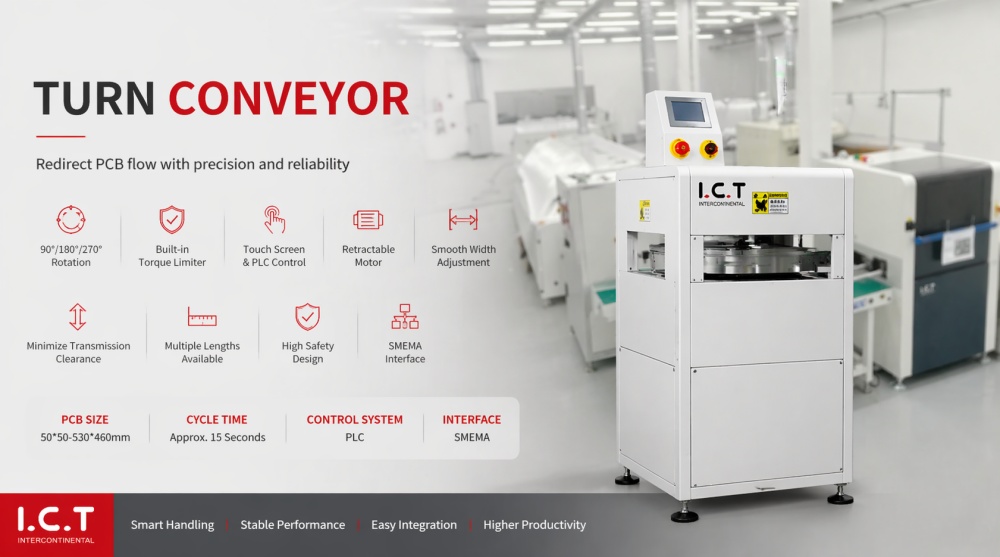

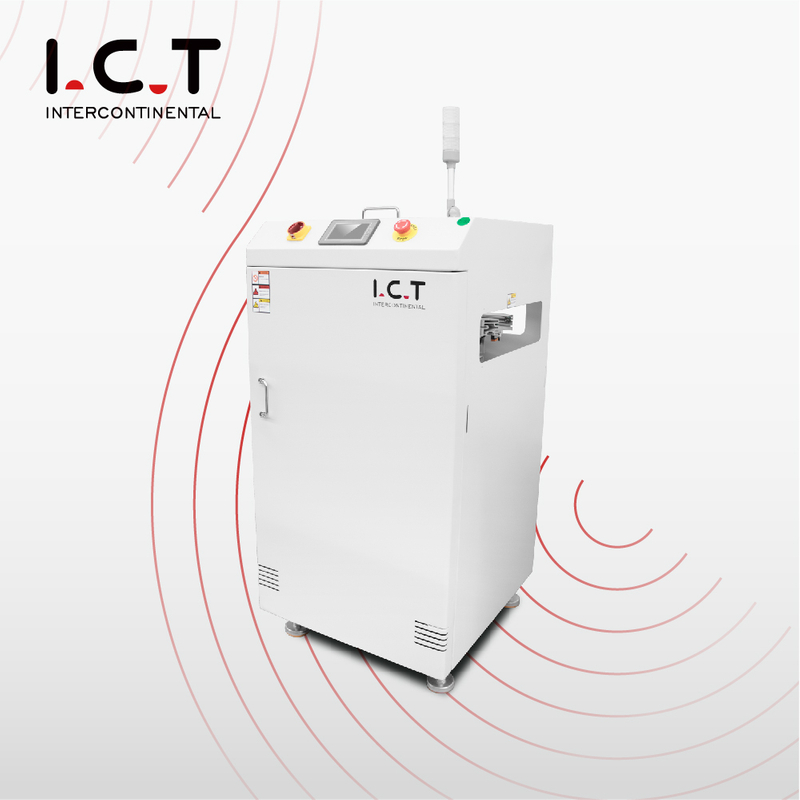

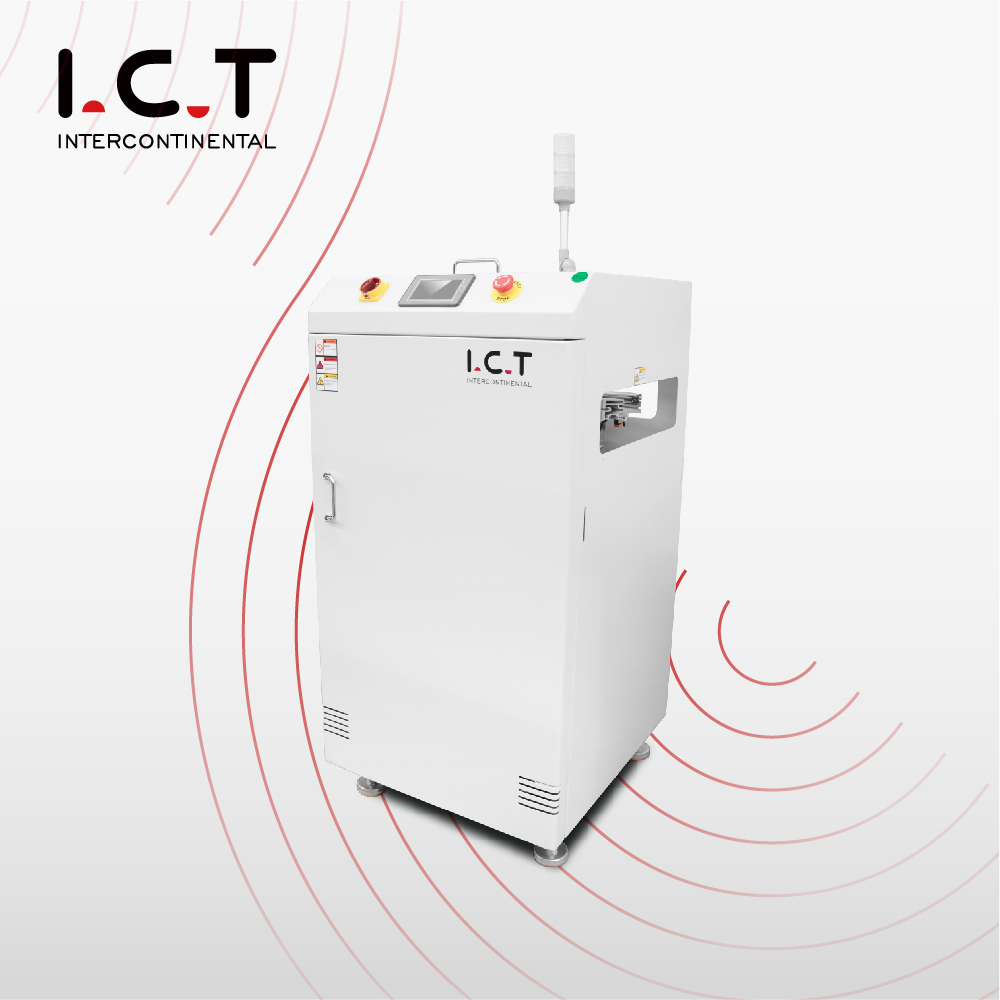

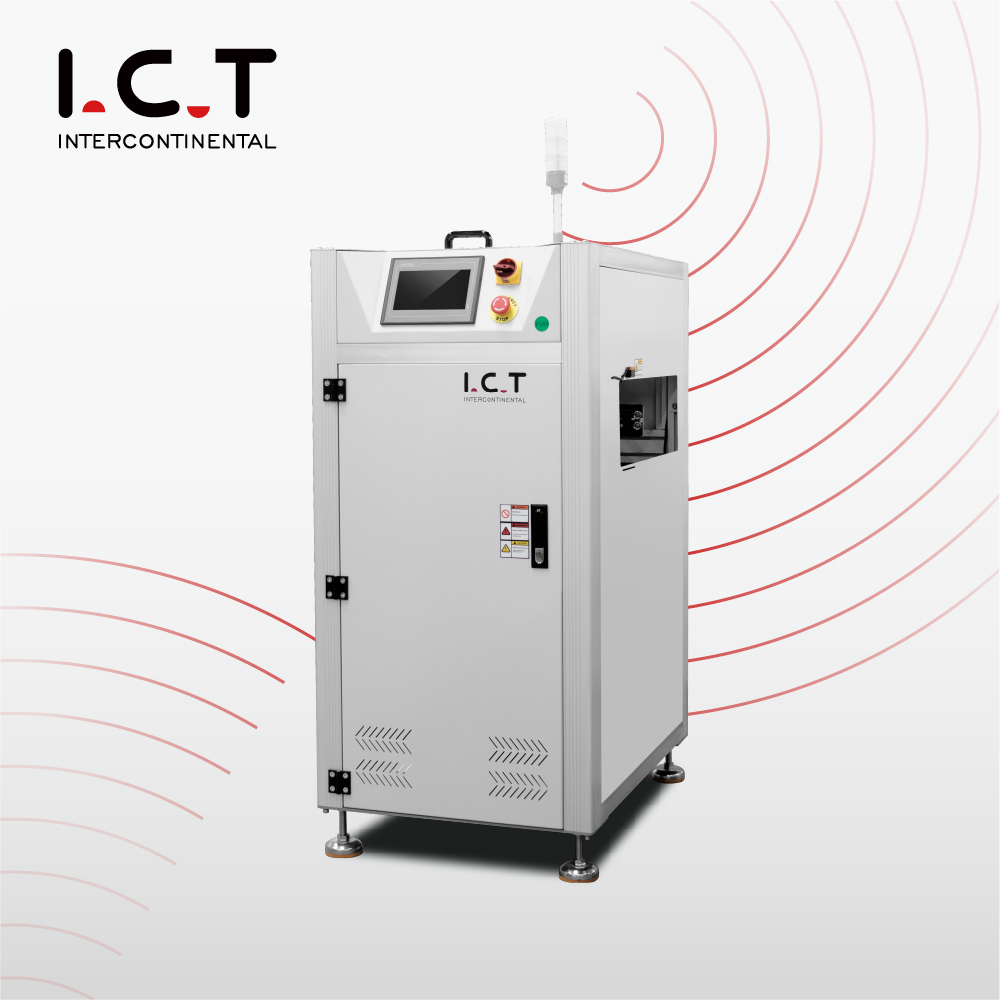

| 90도 SMT PCB 판자 회전 컨베이어
90도 SMT PCB 보드 터닝 컨베이어은 SMT 생산 라인 내에서 PCB을 원활하게 방향 전환하도록 설계되었습니다. PCB를 90도, 180도 또는 270도로 회전하더라도 다양한 제작 채널 간에 원활한 전환을 제공합니다. 조정 가능한 너비 조절 장치가 장착되어 있어 다양한 PCB 크기를 처리할 수 있습니다. 견고한 강철 구조와 SMEMA 호환성을 통해 자동화된 생산 라인에 쉽게 통합되어 가동 중지 시간을 줄이고 전반적인 효율성을 향상시킵니다.
| 상세한 제품 특징
에이. 효율적인 PCB 흐름을 위한 방향 유연성
이 컨베이어를 사용하면 PCB의 정확한 방향 전환이 가능하여 생산 라인의 다양한 채널 간 원활한 전환이 가능해집니다. PCB를 90도, 180도 또는 270도로 회전할 수 있어 생산 설정에 맞게 유연하게 조정할 수 있습니다. 이러한 방향 유연성은 SMT 라인의 레이아웃을 최적화하고 전체 처리량을 향상시키는 데 필수적입니다.
비. 다용성을 위한 조정 가능한 너비
90도 SMT PCB 보드 터닝 컨베이어에는 조정 가능한 너비 제어 장치가 장착되어 있어 다양한 PCB 크기를 처리할 수 있을 만큼 다용도로 사용할 수 있습니다. 생산 라인이 좁거나 넓은 PCB를 처리해야 하는지 여부에 관계없이 컨베이어는 원활하고 효율적인 작동을 보장하여 다양한 생산 실행에 최적의 성능을 제공하도록 조정할 수 있습니다.
기음. 원활한 SMEMA 호환성
이 기계는 SMEMA 표준과 완벽하게 호환되므로 SMT 생산 라인의 다른 기계와의 원활한 통신 및 통합을 보장합니다. PCB 로더, 픽 앤 플레이스 기계 또는 리플로우 오븐을 사용하여 작업하는 경우 컨베이어는 자동화 시스템에 원활하게 통합되어 전체 생산 프로세스를 간소화하는 데 도움이 됩니다.
디. 낮은 유지 관리로 안정적인 성능
90도 SMT PCB 보드 터닝 컨베이어은 까다로운 환경에서 지속적인 고성능 작동을 위해 설계되었습니다. 견고한 디자인은 안정적인 성능을 보장하는 동시에 유지 관리가 덜 필요한 기능으로 가동 중지 시간을 최소화합니다. 내마모성 구성 요소와 유지 관리가 쉬운 구조를 통해 장기적인 신뢰성을 보장하고 생산 라인을 원활하게 운영할 수 있습니다.
LED 검사등, 금속 체인 컨베이어 및 이온화 장치 팬이 준비되어 있습니다. 자동 폭 모터 및 세그먼트 전송 제어는 특별한 요구 사항을 처리합니다. 모든 옵션은 완전히 테스트된 상태로 제공됩니다. 이러한 선택을 통해 smt 미니 PCB 매거진 로더는 모든 SMT 레이아웃과 정확하게 일치할 수 있습니다.
| 사양
| 사양 | 모델 TC350 | 모델 TC460 |
|---|---|---|
| 치수(mm) | 7007301200 | 8008001200 |
| PCB 크기(mm) | 5050400*350 | 5050530*460 |
| 사이클 시간 | 대략. 15초 | 대략. 15초 |
| 벨트 종류 | 둥근 벨트 또는 편원형 벨트 | 둥근 벨트 또는 편원형 벨트 |
| 제어 시스템 | plc | plc |
| 힘 | 최대 250 VA | 최대 250 VA |
| 운송 높이 | 900 ± 20mm (또는 고객 지정) | 900 ± 20mm (또는 고객 지정) |
| PCB 방향 | l ~ r 또는 r ~ l | l ~ r 또는 r ~ l |
| 의사소통 | 인과 아웃을위한 smema | 인과 아웃을위한 smema |
| 전원 공급 장치 | 1 PH AC 220V 50/60Hz (옵션 : 110V ~ 380V) | 1 PH AC 220V 50/60Hz (옵션 : 110V ~ 380V) |
| 무게 | 170kg | 220kg |
| 옵션 | 자동 너비 조정 | 자동 너비 조정 |
* I.C.T 품질과 성능에 대한 작업을 계속 진행하면 사양 및 외관이 특별한 통지없이 업데이트 될 수 있습니다.
| SMT 라인 장비 목록
우리는 완전 자동, 고속 및 매우 안정적인 PCBA 제조를 제공하는 우리의 검증된 설정은 PCB 짐을 싣는 사람 언로더로 시작하고, 완벽한 솔더 페이스트 적용을 위해 정밀 자동 프린터로 이동하고, 정확한 부품 배치를 위해 스마트 SMT 조립 라인을 제공합니다. LED SMT 기계 로 계속되고, 강력한 솔더 접합을 위해 진공 리플로우 솔더링을 통과하고 , 결함을 포착하기 위해 AOI 테스트 기계 로 마무리됩니다 . 모든 기계는 원활하게 통신하여 노동력을 줄이고 1차 통과 수율을 높입니다. 이 완벽한 솔루션은 자동차, 의료, 소비자 및 LED 산업 표준을 충족하는 동시에 운영 비용을 낮게 유지하고 가동 시간을 매우 높게 유지합니다.
| 고객 성공 사례 - 독일 SMT 라인 납품 성공

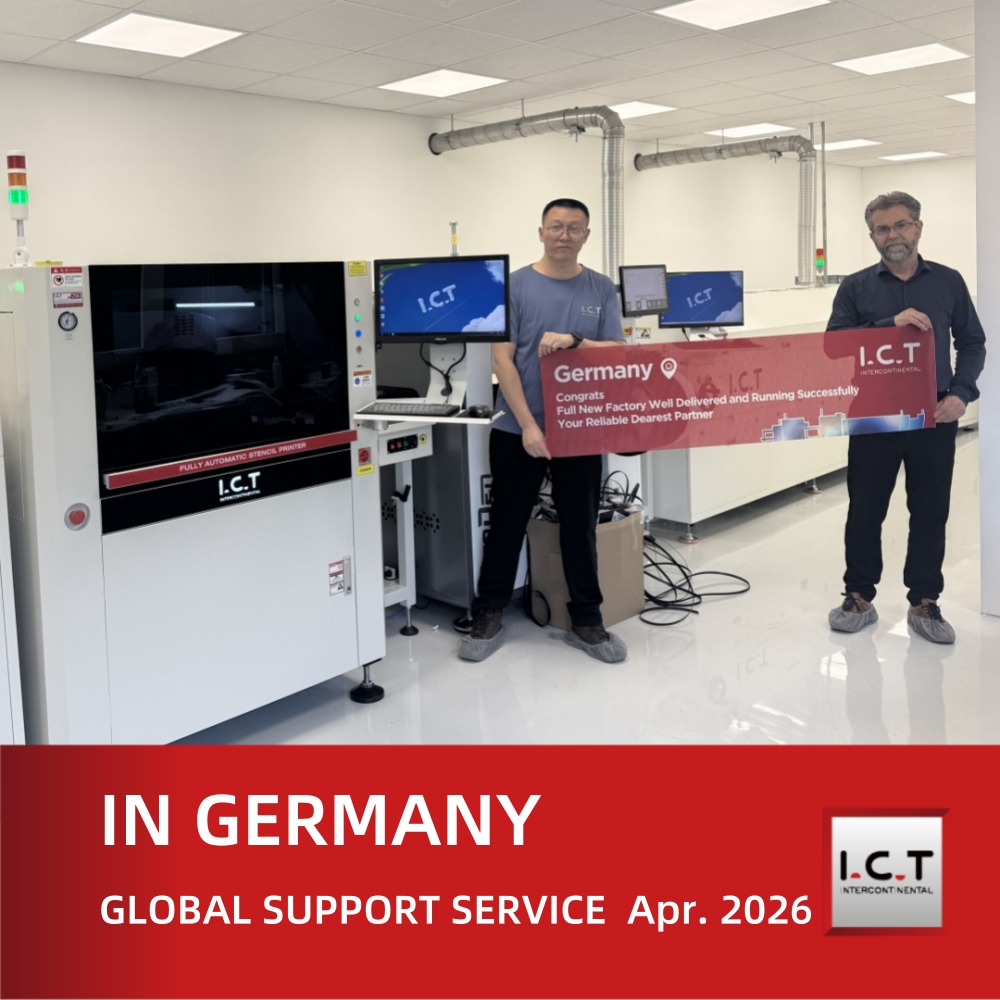

I.C.T는 2026년 4월 독일의 LED 산업 고객에게 완전 자동화된 SMT 생산 라인을 제공했습니다. 당사의 엔지니어링 팀은 90도 SMT PCB 보드 터닝컨베이어, 픽 앤 플레이스 기계, 스텐실 장비 및 리플로우 오븐을 포함한 전체 라인의 설치 및 교육을 포함한 현장 기술 지원을 제공했습니다. 고객은 설치 후 생산 효율성이 눈에 띄게 증가하고 운영 지연이 감소하는 것을 확인했습니다.
| 현장 지원 및 교육
I.C.T는 90도 SMT PCB 보드 터닝 컨베이어을 생산 라인에 원활하게 통합할 수 있도록 현장 설치 및 교육 서비스를 제공합니다. 당사의 엔지니어는 귀하의 팀이 장비를 효율적으로 작동하고 유지 관리할 수 있도록 설정 과정을 안내하고 실습 교육을 제공할 것입니다. 또한 발생할 수 있는 모든 문제를 해결하기 위해 연중무휴 원격 기술 지원을 제공하여 생산 중단을 최소화합니다.
| 고객 칭찬
'I.C.T의 엔지니어들은 새로운 PCB 핸들링 장비를 설치하는 동안 매우 전문적이었습니다. 90도 SMT PCB 보드 터닝 컨베이어은 생산 라인의 흐름을 개선하고 가동 중지 시간을 크게 줄였습니다. 문의에 대한 빠른 응답과 장비의 우수한 포장도 높이 평가되었습니다.' – 자동차 부문에 만족한 고객.
| 글로벌 인증 및 품질 표준
I.C.T의 90도 SMT PCB 보드 터닝 컨베이어은 CE, RoHS 및 ISO9001과 같은 산업 표준을 충족하는 인증을 받았습니다. 이러한 인증을 통해 당사 장비는 고품질, 안전 및 환경 표준을 충족하여 생산 라인에 안정적이고 규정을 준수하는 솔루션을 제공합니다.
| I.C.T 및 당사의 제조 역량 정보
I.C.T는 고품질 SMT 및 DIP 솔루션을 제공하는 글로벌 리더입니다. 20년 이상의 경험을 바탕으로 당사는 전자 산업을 위한 첨단 장비를 전문적으로 설계하고 제조합니다. 당사의 제조 시설은 최첨단 기술을 갖추고 있으며, 엄격한 품질 관리 기준을 유지하여 최고 수준의 성능과 신뢰성을 보장합니다. 70개국 이상의 고객에게 서비스를 제공하며 다양한 산업 분야에서 생산 효율성을 최적화하는 맞춤형 솔루션을 제공합니다.
