SM485P
I.C.T
| 수량： | |
|---|---|

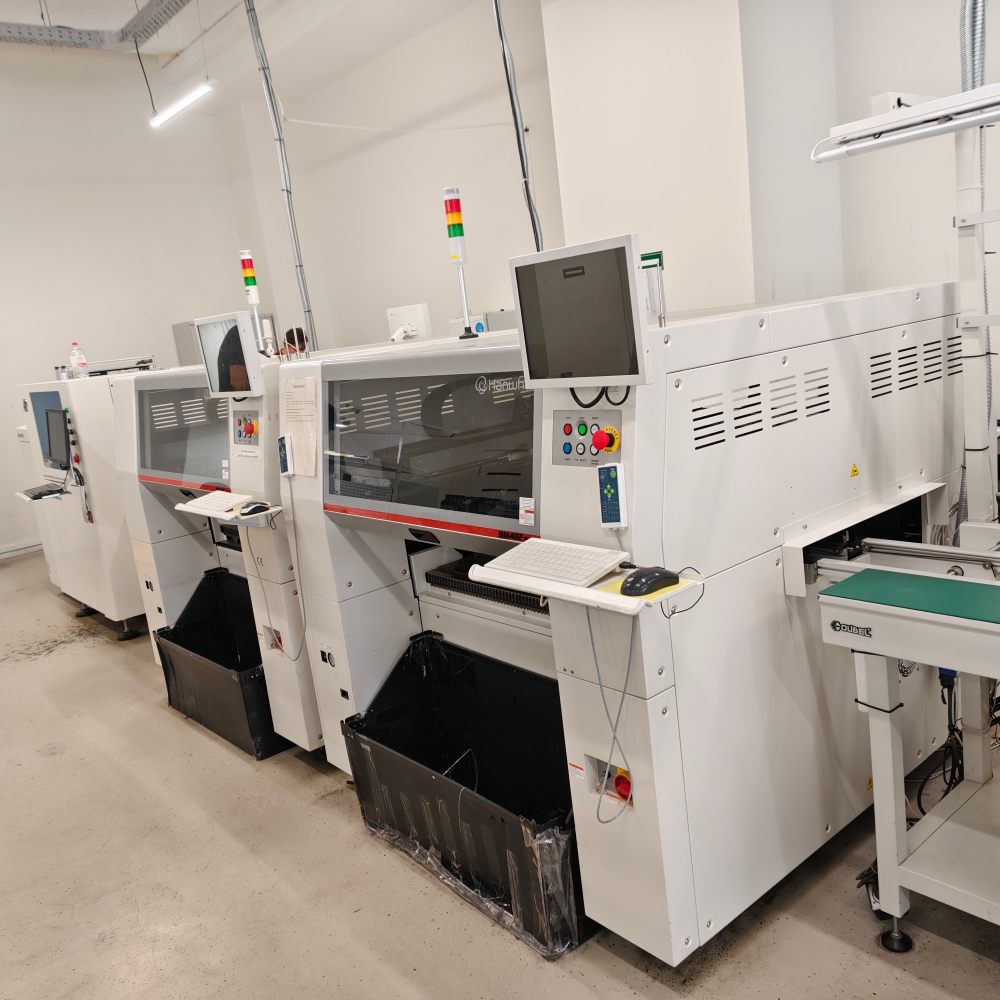

| 안정적인 PCB SMT 픽앤플레이스 기계
한화의 PCB SMT Pick and Place Machine은 잠들지 않는 공장에서 견고하게 자리잡고 있습니다. 모든 모델은 동일한 견고한 기본 사항을 갖추고 있습니다. 속도를 늦추지 않고 비행 중인 부품을 포착하는 비전, 오래된 재고를 사용하고 현금을 절약하기 위해 전기 또는 공압을 함께 작동하는 피더, 누구나 빠르게 처리할 수 있는 간단한 소프트웨어입니다. 엄격한 제어를 통해 모든 보드 크기나 구성 요소를 처리합니다. I.C.T는 이러한 신뢰할 수 있는 기계를 고객에게 전달하고 라인 설계, 설정 및 실습 교육을 담당하여 생산이 깔끔하게 시작되고 국가에 관계없이 견고하게 유지되도록 합니다.
| 모델 소개
스피드 킹: SM471Plus
SM471Plus는 모든 것이 올바르게 정렬되었을 때 78,000 CPH를 밀어내기 위해 헤드당 1개의 갠트리와 10개의 스핀들을 포장합니다. Flying Vision은 ±40μm에서 작은 0402 칩을, ±50μm에서 IC를 고정합니다. 휴대폰이나 장치를 제작하는 대규모 상점에서는 논스톱 실행을 위해 이 자동 SMT 픽 앤 플레이스 기계를 사용합니다. 표준 보드의 크기는 510x460mm이며, 주문에 따라 더 큰 작업을 위한 옵션도 있습니다.
견고한 다목적: SM481Plus
SM481Plus는 42mm에 달하는 부품에 대해 꾸준한 40,000 CPH를 위해 각 헤드에 6개의 스핀들이 있는 하나의 갠트리를 실행합니다. 스테이지 비전은 IC 배치를 ±30μm로 좁힙니다. 자동차 및 가전제품 제조사는 매일 부품 크기를 전환하는 라인에 대해 이 PCB SMT Pick and Place Machine을 선택합니다. 단일 레인 모드는 보폭을 방해하지 않고 최대 1,500mm의 긴 보드를 처리합니다.
홀수 직업 마스터: SM482Plus
하나의 갠트리에 있는 6개의 스핀들은 최대 1,200x510mm 크기의 보드에 이상한 모양이 있는 경우에도 SM482Plus를 30,000 CPH로 구동합니다. 스테이지 비전은 IC를 ±30μm로 유지합니다. 조명 및 산업 플랜트에서는 부품이 일반적인 금형에 맞지 않고 라인이 지연될 수 없을 때 이를 사용합니다.
이중 레인 헤비: DECAN L2
DECAN L2는 2개의 갠트리, 각각 6개의 스핀들을 제공하여 넓은 부품에서 55mm까지 56,000 CPH를 수행합니다. 플라잉 비전은 작은 칩에서 ±28μm에 도달합니다. LED 제조업체와 대형 패널 라인은 매일의 높은 압력 하에서 1,200mm까지 늘어나는 이중 레인 흐름 및 보드를 위해 이 PCB SMT 픽 앤 플레이스 기계를 선택합니다.
| 사양
| 매개변수 | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| 배치 속도(최적) | 78,000CPH | 40,000 cph | 30,000 CPH | 56,000CPH |
| 스핀들의 수 | 10 스핀들/헤드(1 갠트리) | 6개의 스핀들/헤드(1개의 갠트리) | 6개의 스핀들/헤드(1개의 갠트리) | 6개의 스핀들/헤드(2개의 갠트리) |
| 배치 정확도(칩) | ±40μm(0402) | ±40μm(0402) | ±40μm(0402) | ±28μm(03015) |
| 배치 정확도(IC) | ±50μm | ±30μm | ±30μm | ±25μm |
| 구성 요소 범위 | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ ∅21mm (H12mm, 최대 ∅55mm 선택 가능) |
| 최대 PCB 크기(표준) | 510x460mm | 460x400mm | 740x460mm | 510x460mm |
| 최대 PCB 크기(옵션) | 610x460mm | 1,500x460mm | 1,200x510mm | 최대 1,200 x 460mm |
| 피더 용량(8mm) | 120개 | 120개 | 120개 | 120개 |
| 비전 시스템 | 플라잉 비전 | 무대 비전 | 무대 비전 | 플라잉 비전 |
| 더 많은 SMT 관련 제품
I.C.T는 모든 PCB SMT 보드를 깨끗하게 닦는 진공 로더, 필요한 곳에 페이스트를 정확하게 떨어뜨리는 프린터, 강력한 조인트를 형성하는 다중 영역 리플로우 오븐, 문제를 빠르게 발견하는 AOI 장치를 갖춘 픽 앤 플레이스 머신을 지원하는 완전한 SMT 라인을 구축합니다. 모든 부분이 끊어지지 않게 단단히 연결되어 있습니다. 전체 시스템은 우수한 생산량을 높이고 스크랩을 줄이며 자동차, 의료, 조명 및 소비자 공장에서 견고하게 유지됩니다. 보드는 거리에 준비되어 있으며 첫 번째 요청부터 일일 운영까지 계획 및 지원을 다룹니다.
| SMT 라인의 | 제품 이름 용도 |
|---|---|
| SMT 라인 | 터키 완전 자동화된 추적 가능한 고급 SMT 라인. |
| PCB 짐을 싣는 사람 | 베어 PCB를 라인에 자동으로 로드합니다. |
| 솔더 페이스트 프린터 | PCB 패드에 솔더 페이스트를 정확하게 인쇄합니다. |
| 기계를 선택하고 배치하십시오 | 구성요소를 PCB에 정확하게 마운트합니다. |
| 반사 오븐 | 땜납을 녹여 견고한 조인트를 형성합니다. |
| 검사 기계 | SMT AOI, SPI, X-ray 및 스텐실 검사기와 같은 검사 장치. |
| 추적 성 장비 | 생산 데이터를 기록하고 추적합니다. |
| 고객 성공 비디오
두 명의 I.C.T 엔지니어가 LED 작업을 시작하기 위해 타지키스탄에 상륙했습니다. 거래에는 여러 개의 PCB SMT 픽 앤 플레이스 기계를 실행하는 2개의 전체 SMT 라인과 DIP, 코팅, 디스펜싱 및 전체 LED 전구 조립 라인이 포함되었습니다. 영상에는 상자가 안전하게 굴러가는 모습, 기계가 원활하게 작동하는 모습, 현지 직원들이 단계별로 학습하는 모습, 모든 종류의 LED 전구를 깨끗하고 빠르게 밝혀내는 라인이 나와 있습니다. 소유자는 빠른 실행과 최고 수준의 결과에 대해 솔직한 칭찬으로 마무리했습니다.
| 서비스 및 교육 지원
I.C.T는 모든 PCB SMT Pick and Place Machine에 대한 전체 서비스와 교육을 제공합니다. 우리는 귀하의 요구 사항을 파악하고, 라인을 매핑하고, 배송을 처리하고, 현장에서 구축하고, 직원을 직접 교육합니다. 엔지니어들은 수정이나 조언을 얻기 위해 어디든 달려갑니다. 지속적인 작업은 프로세스를 조정하고 업그레이드를 추가하여 생산량을 높게 유지하고 고장이 거의 발생하지 않도록 합니다.
| 고객 추천사
고객은 I.C.T 엔지니어가 예리하고 꾸준하게 업무를 수행한다고 솔직하게 말합니다. 그들은 매일매일 신뢰성을 유지하기 위해 PCB SMT Pick and Place Machine을 사용합니다. 포장은 거친 배송을 견디고 답변은 빠르게 돌아옵니다. 교육을 통해 승무원은 거의 낭비 없이 완벽한 보드를 빠르게 배치할 수 있습니다.
| 인증 및 표준
I.C.T는 안전한 작동을 위한 CE, 깨끗한 재료를 위한 RoHS, 엄격한 통제를 위한 ISO9001 등 비즈니스를 의미하는 주요 글로벌 마크를 보유하고 있습니다. 특허는 SMT 장비에 대한 우리 자신의 현명한 아이디어를 고정시킵니다. 이 모든 것은 품질, 안전 및 친환경 관행에 대한 엄격한 국제 규정을 통해 모든 자동 SMT 픽 앤 플레이스 기계 및 서비스를 뒷받침합니다.
| I.C.T 회사 및 공장 소개
I.C.T는 중국에서 자체 연구, 개발 및 구축 센터를 운영하고 있으며 직원 수는 89명이며 그 중 엔지니어는 20명입니다. 우리는 2012년에 시작한 후 빠르게 성장했습니다. 현재 72개국의 1600명 이상의 고객이 우리의 전체 전자 솔루션을 사용하고 있습니다. 모든 공장 단계는 엄격한 검사와 품질 규칙을 따르므로 견고한 기계가 작동 준비가 되어 있는 먼 공장까지 전달됩니다.
