| 강력한 SMT 조립 기계
한화의 SMT 조립 기계는 전 세계 주요 제조업체의 신뢰를 받는 한국 최고의 엔지니어링을 대표합니다. 모든 모델은 동작을 멈추지 않고 구성 요소를 식별하는 즉각적인 비전 인식, 기존 재고와 작동하는 전기 및 공압 피더의 원활한 혼합, 프로그래밍을 매우 간단하게 만드는 직관적인 소프트웨어 등 정교한 공통 기술을 공유합니다. 이 기계는 탁월한 정확도를 유지하면서 다양한 PCB 치수와 구성요소 유형을 수용합니다. I.C.T는 뛰어난 SMT 조립 기계를 자랑스럽게 배포하고 초기 라인 설계부터 설치 및 철저한 직원 교육에 이르기까지 포괄적인 솔루션을 제공하여 고객이 전 세계 어디에서나 세계 최고 수준의 생산을 달성할 수 있도록 보장합니다.
| 모델 소개

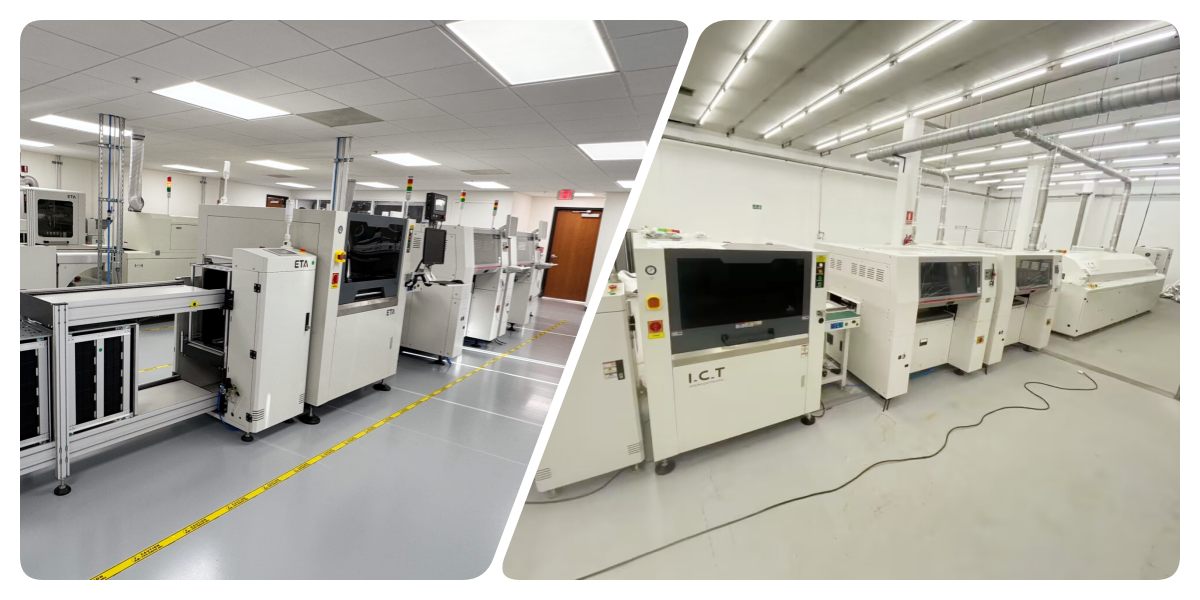

고속 모델: SM471Plus
SM471Plus는 헤드당 1개의 갠트리와 10개의 스핀들을 갖춘 대표적인 고속 노즐 픽 앤 플레이스 기계입니다. 0402 마이크로칩에 적합한 플라잉 비전을 사용하여 최적의 조건에서 인상적인 78,000 CPH를 달성합니다. 정확도는 칩의 경우 ±40μm, IC의 경우 ±50μm로 유지됩니다. 주요 가전제품 및 스마트폰 제조업체는 절대적인 부피와 속도가 필요할 때 이 SMT 조립 기계를 선택합니다. 표준 PCB 핸들링은 510×460mm에 이르며 더 큰 옵션을 쉽게 사용할 수 있습니다.

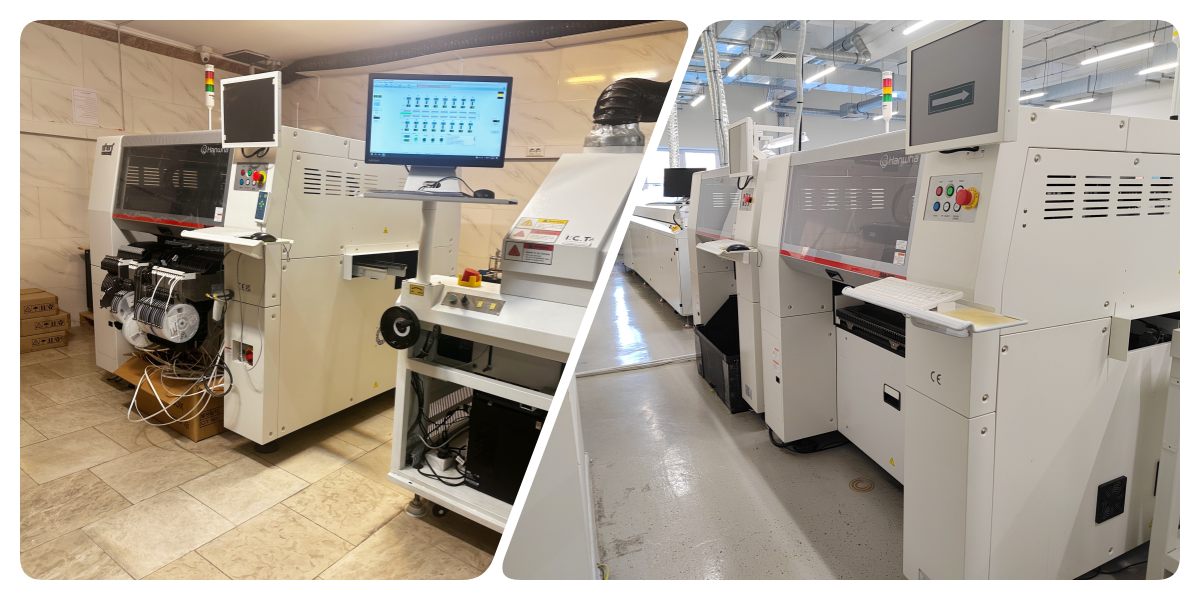

유연한 중속 모델: SM481Plus
SM481Plus는 헤드당 1개의 갠트리와 6개의 스핀들로 세련된 유연성을 제공하여 최대 42mm의 부품을 관리하는 동시에 40,000 CPH를 제공합니다. 스테이지 비전은 IC 정확도를 ±30μm까지 향상시킵니다. 자동차 및 가전제품 생산업체는 다양한 부품 크기 간에 원활하게 전환할 수 있는 능력 때문에 이 모델을 선호합니다. 단일 레인 구성은 최대 1,500mm의 매우 긴 보드를 수용하여 정교한 혼합 생산 환경에 진정한 다양성을 제공합니다.

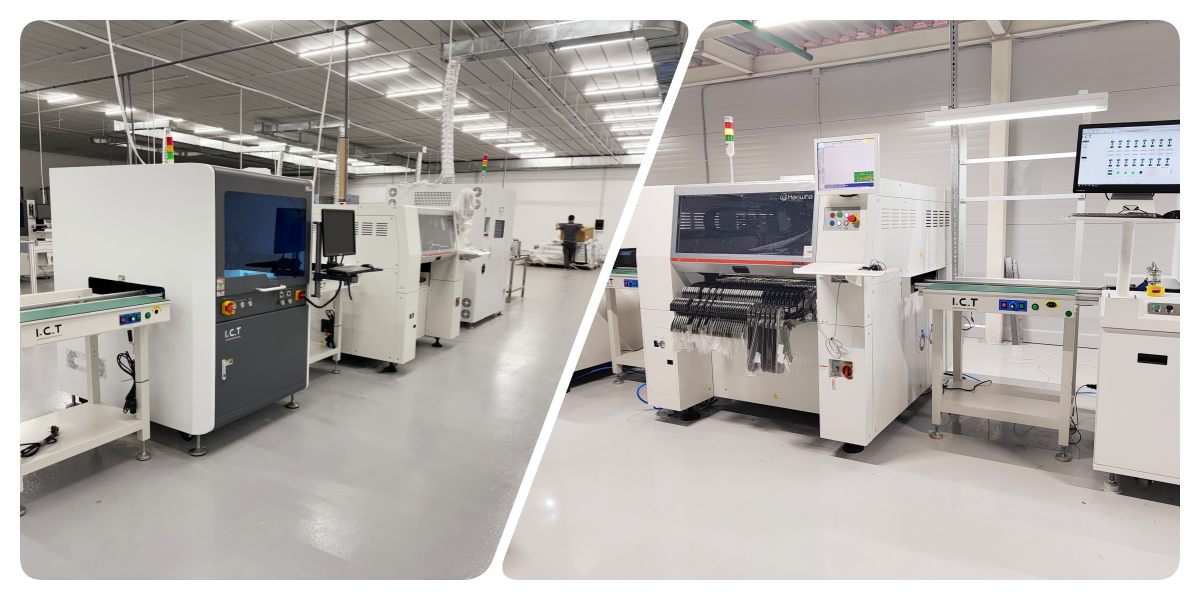

다기능 모델: SM482Plus
SM482Plus는 30,000 CPH를 유지하기 위해 6개의 스핀들이 있는 하나의 갠트리를 사용하여 까다로운 응용 분야에서 탁월합니다. 이형 부품과 최대 1,200×510mm의 대형 보드를 마스터하여 스테이지 비전을 통해 IC 정확도를 ±30μm로 유지합니다. LED 조명 및 산업 전자 회사는 특이한 모양이나 대형 패널이 라인 속도를 저하시키지 않고 완벽한 실행을 요구할 때 이 SMT 조립 기계를 사용합니다.

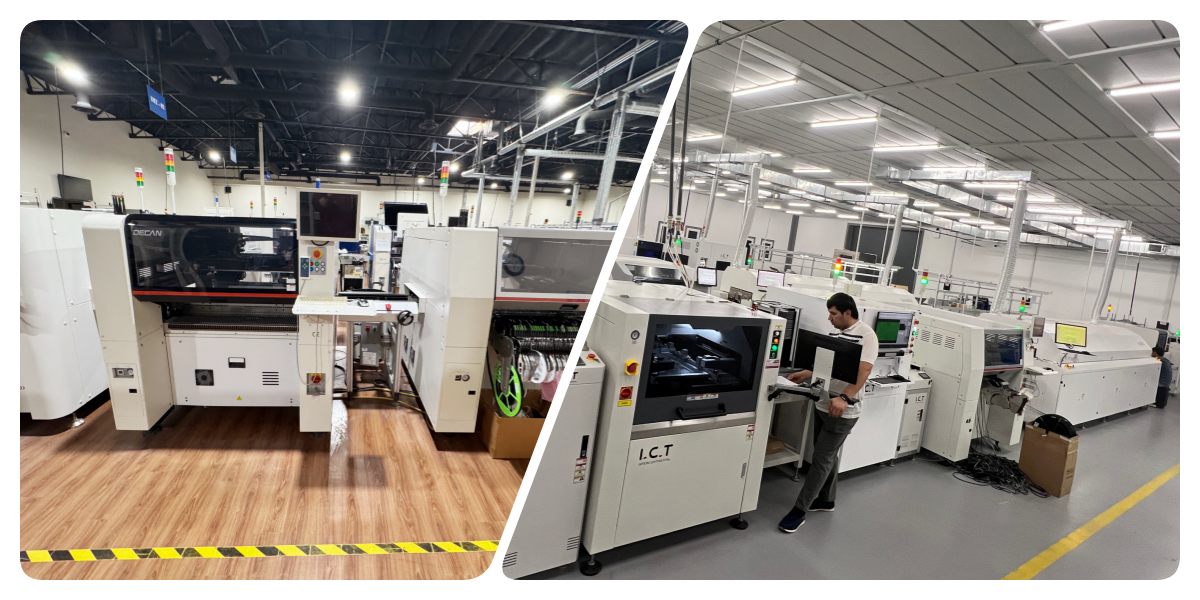

첨단 유연성 모델: DECAN L2
DECAN L2는 각각 6개의 스핀들을 운반하는 트윈 갠트리를 사용하여 최대 55mm의 부품을 처리하면서 56,000 CPH를 생산합니다. Flying Vision은 탁월한 ±28μm 칩 정확도를 제공합니다. 대형 패널 LED 제조업체와 혼합 시설은 이중 레인 기능과 1,200mm까지 확장되는 보드를 위해 이 고급 노즐 픽 앤 플레이스 기계를 선택하여 까다로운 SMT 라인에 진정한 고강도 성능을 제공합니다.
| 사양
| 매개변수 | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| 배치 속도(최적) | 78,000CPH | 40,000 cph | 30,000 CPH | 56,000CPH |
| 스핀들의 수 | 10 스핀들/헤드(1 갠트리) | 6개의 스핀들/헤드(1개의 갠트리) | 6개의 스핀들/헤드(1개의 갠트리) | 6개의 스핀들/헤드(2개의 갠트리) |
| 배치 정확도(칩) | ±40μm(0402) | ±40μm(0402) | ±40μm(0402) | ±28μm(03015) |
| 배치 정확도(IC) | ±50μm | ±30μm | ±30μm | ±25μm |
| 구성 요소 범위 | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ ∅21mm (H12mm, 최대 ∅55mm 선택 가능) |
| 최대 PCB 크기(표준) | 510x460mm | 460x400mm | 740x460mm | 510x460mm |
| 최대 PCB 크기(옵션) | 610x460mm | 1,500x460mm | 1,200x510mm | 최대 1,200 x 460mm |
| 피더 용량(8mm) | 120개 | 120개 | 120개 | 120개 |
| 비전 시스템 | 플라잉 비전 | 무대 비전 | 무대 비전 | 플라잉 비전 |
| 더 많은 SMT 관련 제품
I.C.T는 SMT 조립 기계를 중심으로 완전한 프리미엄급 SMT 생산 라인을 만듭니다. 당사의 포트폴리오에는 흠집 없는 보드 상태를 유지하는 진공 로더, 정밀 솔더 페이스트 프린터, 깨지지 않는 조인트를 만드는 다중 구역 리플로우 오븐, 가능한 모든 결함을 감지하는 최첨단 AOI 시스템이 포함됩니다. 모든 스테이션은 중단 없는 흐름을 위해 완벽하게 통합됩니다. 이 종합 솔루션은 수율을 획기적으로 높이고 전체 비용을 절감하며 자동차, 의료, 조명 및 가전 제품 제조 분야의 가장 까다로운 조건에서도 안정적으로 작동합니다. 완성된 보드는 당사의 포괄적인 계획과 평생 지원을 바탕으로 실제 적용에 완벽하게 준비된 라인을 제공합니다.
| SMT 라인의 | 제품 이름 용도 |
|---|---|
| SMT 라인 | 터키 완전 자동화된 추적 가능한 고급 SMT 라인. |
| PCB 짐을 싣는 사람 | 베어 PCB를 라인에 자동으로 로드합니다. |
| 솔더 페이스트 프린터 | PCB 패드에 솔더 페이스트를 정확하게 인쇄합니다. |
| 기계를 선택하고 배치하십시오 | 구성요소를 PCB에 정확하게 마운트합니다. |
| 반사 오븐 | 땜납을 녹여 견고한 조인트를 형성합니다. |
| 검사 기계 | SMT AOI, SPI, X-ray 및 스텐실 검사기와 같은 검사 장치. |
| 추적 성 장비 | 생산 데이터를 기록하고 추적합니다. |
| 고객 성공 비디오
타지키스탄에는 두 명의 I.C.T 엔지니어가 주요 LED 생산 시설을 가동하기 위해 도착했습니다. 고객은 여러 개의 SMT 조립 기계와 DIP, 코팅, 디스펜싱 및 전용 LED 전구 조립 라인을 갖춘 2개의 완전한 SMT 라인을 받았습니다. 비디오에는 안전한 하역, 정확한 설치, 자세한 운영자 교육 및 모든 유형의 조명 제품을 생산하는 성공적인 첫 실행이 기록되어 있습니다. 현지 직원이 장비를 빠르게 익혔습니다. 고객은 빠른 시작과 뛰어난 품질 달성에 대해 진심어린 칭찬으로 마무리했습니다.
| 서비스 및 교육 지원
I.C.T는 모든 SMT 조립 기계에 대해 철저하고 전문적인 서비스와 교육을 제공합니다. 우리는 상세한 요구사항 분석과 맞춤형 라인 설계로 시작하여 세심한 운송, 전문가 설치, 집중적인 현장 교육으로 이어집니다. 우리 엔지니어들은 즉각적인 기술 지원과 프로세스 최적화를 제공하기 위해 전 세계를 여행합니다. 이 완벽한 지원 시스템은 모든 고객에게 최소한의 가동 중지 시간과 최대의 장기 성능을 보장합니다.
| 고객 추천사
고객은 설치 및 교육 과정에서 I.C.T 엔지니어의 기술과 인내심을 지속적으로 칭찬합니다. 그들은 매일매일 신뢰성을 보장하는 SMT 조립 기계를 신뢰합니다. 안전한 포장은 가장 긴 여행에도 그대로 유지되며 당사의 응답 팀은 당일 질문에 답변합니다. 대부분의 고객은 뛰어난 품질과 사실상 낭비가 없는 대량 생산을 신속하게 시작한다고 보고합니다.
| 인증 및 표준
I.C.T는 품질과 안전을 확인하는 모든 주요 국제 인증을 유지합니다. 우리는 유럽 규정 준수를 위한 CE 마크, 환경적 책임을 위한 RoHS, 엄격한 관리 시스템을 위한 ISO9001 및 우리의 독창적인 혁신을 보호하는 수많은 특허를 보유하고 있습니다. 이러한 자격 증명은 모든 고객에게 SMT 조립 기계와 당사 서비스가 성능, 안전 및 지속 가능성에 대한 최고 수준의 글로벌 표준을 충족함을 보장합니다.
| I.C.T 회사 및 공장 소개
I.C.T는 중국에서 자체 고급 R&D 및 제조 시설을 운영하고 있으며 숙련된 엔지니어 20명을 포함해 89명의 전담 전문가를 고용하고 있습니다. 2012년 창립 이후 당사는 빠르게 확장하여 현재 72개국에 걸쳐 1600명 이상의 만족스러운 고객에게 완전한 전자 제조 솔루션을 제공하고 있습니다. 모든 프로세스는 엄격한 품질 검사 및 제어 절차를 따르므로 신뢰할 수 있는 고성능 장비가 전 세계 고객에게 제공됩니다.
