SM481 플러스 |ICT SMD LED 픽 앤 플레이스 머신 속도 SM471

Samsung SM481과 저렴한 비용 SMD PCB 픽 및 장소 기계 SMT를 사용했습니다. 신뢰할 수있는 파트너와 함께 구입하십시오! I.C.T는 SMT 산업에서 26 년의 경험을 제공합니다.
하이라이트 : 현장 설치 및 교육 이용 가능, 24/7 고객 서비스. 고도로 훈련 된 전문가. 비전 가이드 DIY 키트. 조립하기 쉽습니다. 오픈 소스 소프트웨어.

모델： SM481 플러스
제품 브랜드： I.C.T

가용성 상태:

수량：


귀하의 메시지 바구니에 담기

SM481 플러스 | I.C.T SMD LED 픽 및 장소 기계 속도 SM471

소개

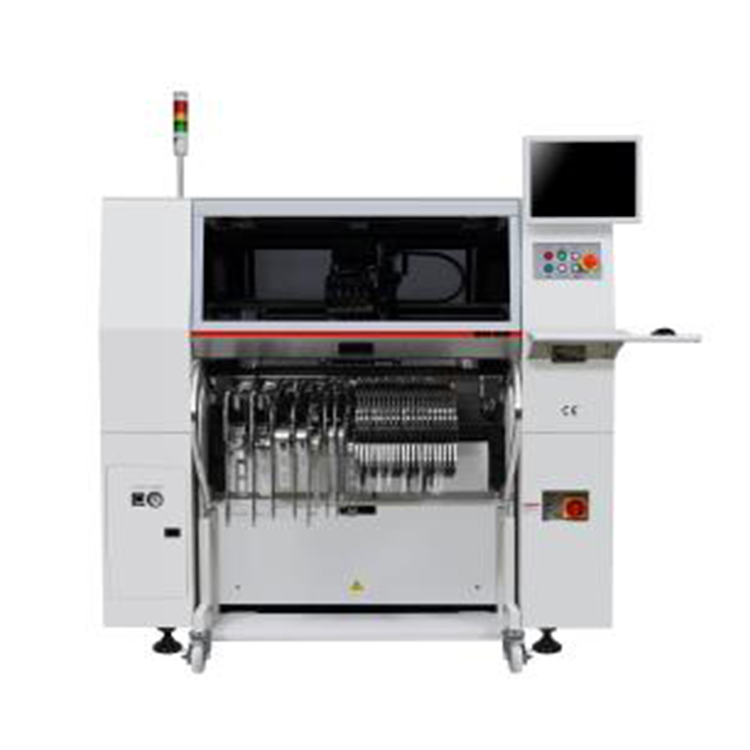

Hanwha-SM485-SMT-Machine

삼성 SM481 칩 마운터

칩 이론 속도 39,000cph

마운팅 범위 0402chip ~ 42mm IC

배치 정확도 플러스 또는 마이너스 0.03mm

PCB 크기 460 (L) * 400 (W)

장비 크기 1650 x 1680 x 1530mm

전력 AC200/208/220/240/380

장비 중량 1655kg

Samsung SM481 Chip Mounter는 가장 빠른 장비에서 동일한 수준의 장비를 강화하기위한 비전 시스템을위한 고속 배치 기계 SM471 플랫폼을 기반으로합니다.

캔틸레버 10 샤프트, 새로운 비행 카메라 및 최상의 흡입 / 배치 동작의 적용을 갖추어 39,000cph만큼 빠르게 세계에서 동일한 수준의 제품을 달성 할 수 있습니다. 다른 하나는 최소 42mm IC에 최소 0402 구성 요소에 해당 할 수 있으며 SM 공압 피더와 공유 할 수있는 전기 피더를 적용하여 실용적인 생산성 및 장착 품질을 증가시켜 고객의 사용 편의를 극대화 할 수 있습니다.

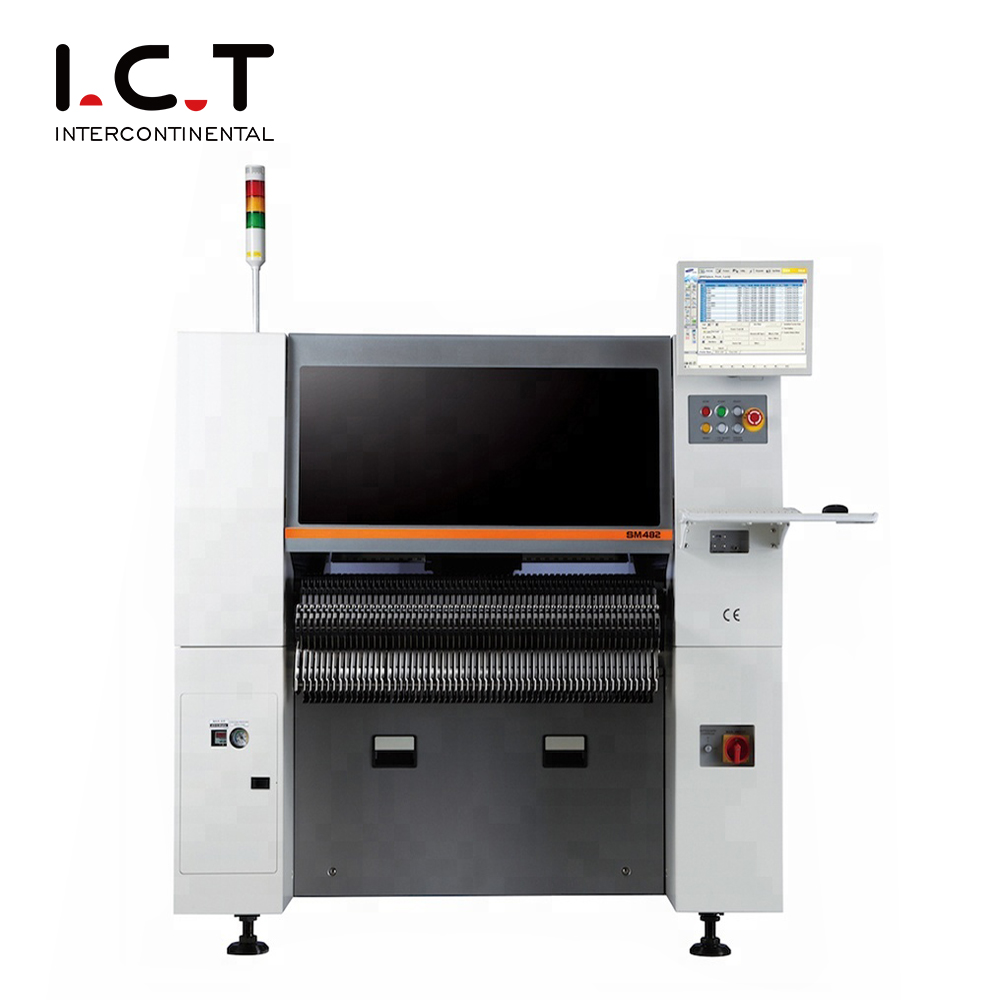

Samsung/ Hanwha Pick and Place Machine을 사용했습니다

사전 칩 장착

빠르고 유연한 픽 및 장소 기계

다기능 SMT 배치

빠른 유연한 픽 및 장소 기계

모델	SM471 플러스	SM481 플러스	SM482 플러스
스핀들	10 스핀들 × 2 갠트리	10 스핀들 × 1 받침대	6 스핀들 × 1 받침대
배치 속도	78,000cph (최적)	40,000cph (최적)	30,000cph (최적)
배치 정확도	± 40μm@μ ± 3σ	± 40μm@μ ± 3σ	± 40μm@μ ± 3σ
적용 가능한 부품	0402 ~ 14mm (H 12mm)	0402 ~ 42mm (H 15mm)	0402 ~ 55mm (H 15mm)
해당 PCB	맥스. 510 (l) x 460 (W) (표준)	맥스. 460 (l) x 400 (W) (표준)	맥스. 460 (l) x 400 (W) (표준)
해당 PCB	맥스. 610 (l) x 460 (w) (옵션)	맥스. 1500 (l) x 460 (w) (옵션	맥스. 1200 (l) x 510 (w) (옵션)
치수 (mm)	1650 × 1690 × 1458	1650 × 1680 × 1530	1650 × 1680 × 1458
