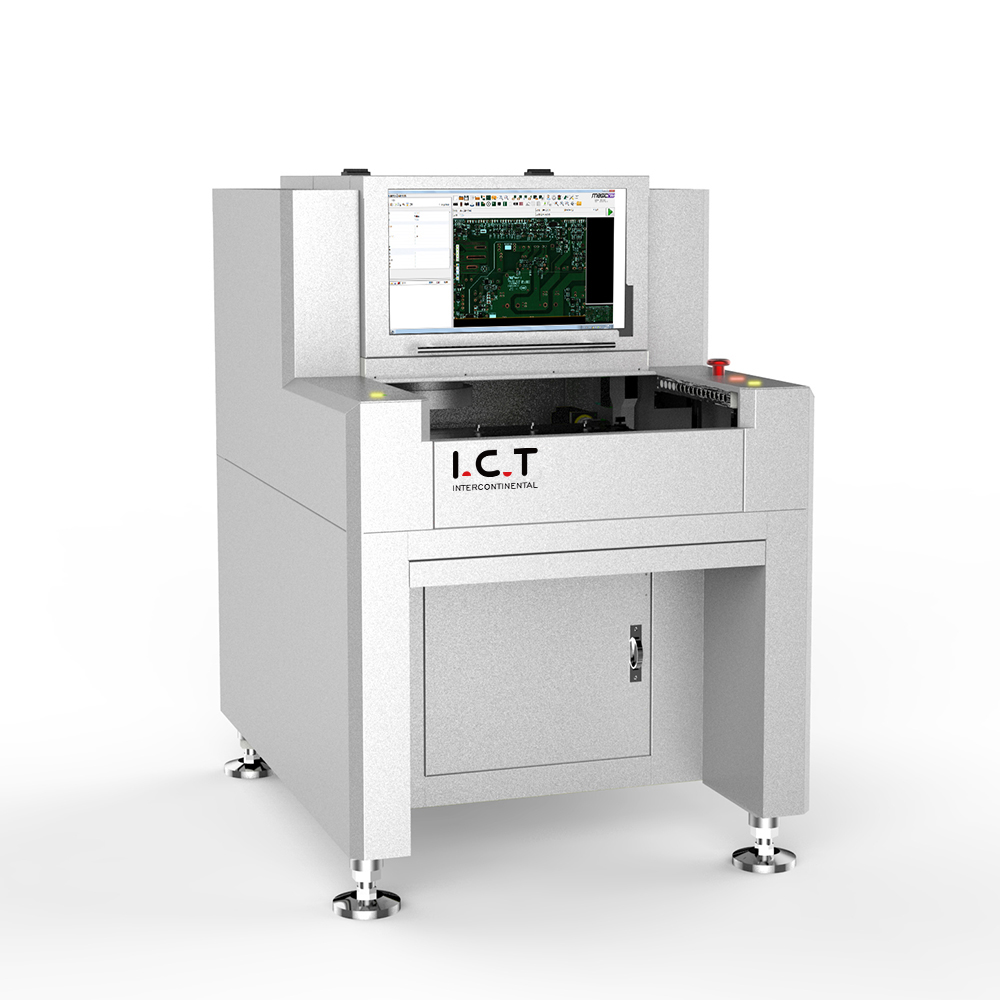

ICT-V8 |PCB 용 SMT 오프라인 Aoi 검사 기계

PCB 용 SMT 오프 라인 AOI 검사 기계
신뢰할 수있는 파트너와 함께 구입하십시오! I.C.T는 SMT 산업에서 26 년의 경험을 제공합니다.
하이라이트 : 현장 설치 및 교육 이용 가능, 24/7 고객 서비스. 고도로 훈련 된 전문가. 비전 가이드 DIY 키트. 조립하기 쉽습니다. 오픈 소스 소프트웨어.
4. ENTIRE FOV 보조 위치

모델： I.C.T-V8
제품 브랜드： I.C.T
제품 코드： aoi inspection

가용성 상태:

수량：


귀하의 메시지 바구니에 담기

i.c.t-v8 | PCB 용 SMT 오프 라인 AOI 검사 기계

개요

AOI PCB 머신

오프 라인 AOI V8 소개 :

SMT 프리 리플 로우의 경우, 사후 리플 로우 인라인 검사.

화강암 플랫폼, 기계 정밀도 및 안정성을 크게 향상시킵니다.

프로그래밍 가능한 RGB+W LED 조명 소스.

고분비에 대한 일정한 배율 및 저 변형 응답이있는 원격 중심 렌즈.

특징:

1. 자동 수집 및 스토리지 기능, NG 경고/경보 기능, 원격 프로그래밍 및 디버깅.

2. 검사 능력 : 불충분 한, 짧은, 슬로 링 구멍, 솔더 덮개 핀, 오염, 오정렬, 부품 누락, 왜곡, 광고판, 장착

측면, 전복, 잘못된 부분, 손상, 부유물, 극성, 의사 납땜, 빈 솔더, 과도한 접착제 등

3. 완벽한 SPC는 NG 정보를 라인에서 수집하고 모든 종류의 생산 테이블을 자동으로 생성합니다.

4. 성숙한 제어 센터 기능, 클리어 소프트웨어 인터페이스.

5. 우수한 안정성 (Gr & R ＜ 10% ＠ 6 Sigma, CPK ＞ 1.33 (± 0.25mm 미만의 테스트 편차 정확도.

6. 테스트 중에 카메라 이동, 컨베이어 고정.

7. PCB warpage conpensation : 총 마크 보상 교정, 콘 론 위치 프레임 보상.

화강암 플랫폼 및 프레임

장비의 안정성과 기계 간의 공유 프로그램의 일관성을 확인하십시오.

산업용 카메라+원격 중심 렌즈

높은 성분 솔더 조인트 검사는 전체 시야에서 그림자 효과가 없기 때문에 영향을받지 않습니다.

전체 FOV 보조 위치

노출되지 않은 패드 구성 요소 (BGA 등) 또는 부분 보호 구성 요소에서 높은 감지 능력

AOI 검사

모델	I.C.T-V8	i.c.t-v8xl
FOV	15U (38.4*28.8mm)
카메라	5m 픽셀 지능형 디지털 산업 카메라
렌즈	원격 중심 렌즈
빛	4 컬러 링 LED 조명, RGB+W.
검사 항목	구성 요소 테스트, 납땜 테스트
미니 구성 요소	03015CHIP, 0.3 피치 IC 및 특수 모양
운영 시스템	윈도우 7
PCB 크기	5050 ~ 430330mm	5050 ~ 650510mm
PCB 두께	0.3 ~ 6.0mm
PCB warpage	± 3.0mm
PCB 중량	맥스 : 10kg
PCB 높이	상단 : 25-60mm, 하단 : 25-80mm 조정 가능
X/Y 드라이버	AC 서보 드라이버, 반복 정확도 0.01mm
플랫폼	화강암
힘	AC220 50/60Hz, 2.5A
의사소통	smema
무게	500kg	600kg
치수	88011701350mm (빛 제외)	108014701370mm (빛 제외)
