ICT |PCB 제조업체를 위한 SMT 3d Aoi 검사 기계

I.C.T PCB 제조업체를위한 SMT 3D AOI 검사 기계.
신뢰할 수있는 파트너와 함께 구입하십시오! I.C.T는 SMT 산업에서 26 년의 경험을 제공합니다.
하이라이트 : 현장 설치 및 교육 이용 가능, 24/7 고객 서비스. 고도로 훈련 된 전문가. 비전 가이드 DIY 키트. 조립하기 쉽습니다. 오픈 소스 소프트웨어.

모델： I.C.T-V5300
제품 브랜드： I.C.T

가용성 상태:

수량：


귀하의 메시지 바구니에 담기

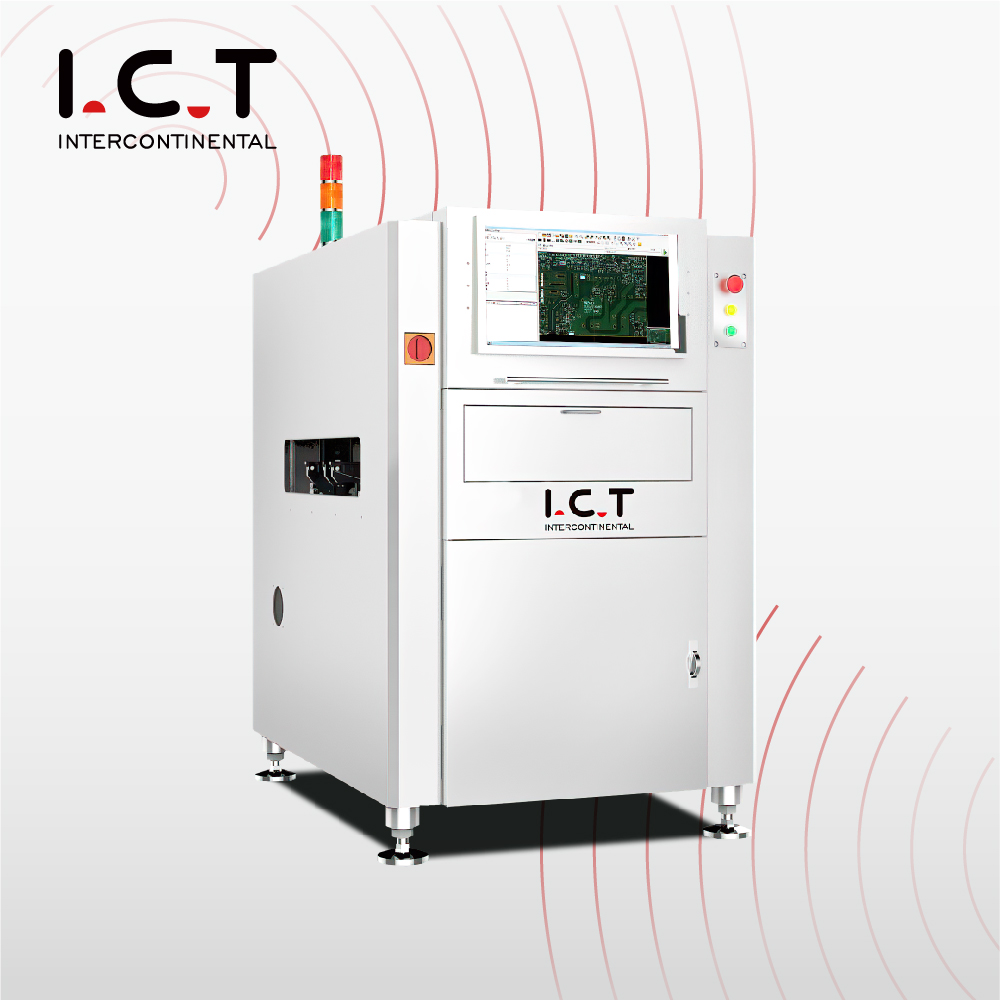

I.C.T PCB 제조업체를위한 SMT 3D AOI 검사 기계

개요

자동화 된 광학 검사 시스템

AOI v5300H 라인에 : 소개 :

SMT 사전 리플 로우의 경우, 사후 리 플로우 인라인 검사 화강암 플랫폼, 기계 정밀도 및 안정성 프로그램 RGB+W LED 조명 소스 원격 중심 렌즈가 일정한 확대 및 저수도 응답이 높은 컴포지트에 대한 저렴한 응답을 크게 향상시킵니다.

특징:

1. 자동 수집 및 스토리지 기능, NG 경고/경보 기능, 원격 프로그래밍 및 디버깅.
2. 검사 능력 : 불충분 한, 짧은, 슬로 링 구멍, 솔더 덮개 핀, 오염, 오해, 부품 누락, 비틀기, 광고판, 측면에 장착, 전복, 잘못된 부분, 손상, 플로트, 극성, 유사 솔더, 비 빈 접착제, 과도한 접착제 등.
3. 완벽한 SPC는 NG 정보를 라인에서 수집하고 모든 종류의 생산 테이블을 자동으로 생성합니다.
4. 성숙한 제어 센터 기능, 클리어 소프트웨어 인터페이스.
5. 우수한 안정성 (Gr & R <10% @6 Sigma, CPK> 1.33 (± 0.25mm 미만의 테스트 편차 정확도.

6. 테스트 중에 카메라 이동, 컨베이어 고정. 7. PCB warpage conpensation : 총 마크 보상 교정, 콘파 론 위치 프레임 보상.

화강암 플랫폼 및 프레임

장비의 안정성과 기계 간의 공유 프로그램의 일관성을 확인하십시오.

산업용 카메라+원격 중심 렌즈

높은 성분 솔더 조인트 검사는 전체 시야에서 그림자 효과가 없기 때문에 영향을받지 않습니다.

전체 FOV 보조 위치

노출되지 않은 패드 구성 요소 (BGA 등) 또는 부분 보호 구성 요소에서 높은 감지 능력

라인에 AOI 기계

모델	I.C.T-V5000H
FOV	15u (3630mm)/10u (2420mm)
카메라	5m 픽셀 지능형 디지털 산업 카메라
렌즈	원격 중심 렌즈
빛	4 컬러 링 LED 조명, RGB+W.
검사 항목	구성 요소 테스트, 납땜 테스트
미니 구성 요소	01005CHIP, 0.3 피치 IC 및 특수 모양
운영 시스템	윈도우 7
PCB 크기	5050 ~ 510600mm
PCB 두께	0.3 ~ 6.0mm
PCB warpage	± 3.0mm
PCB 중량	맥스 : 3kg
PCB 높이	상단 : 25mm, 하단 : 45mm 조정 가능
X/Y 드라이버	AC 서보 드라이버, 반복 정확도 0.01mm
플랫폼	화강암
힘	AC220 50/60Hz, 5A
압축 공기	0.4 ~ 0.6MPA
무게	750kg
치수	94013601500mm (빛 제외)
