i.c.t | 선택적 웨이브 납땜 노즐 파트 SS330

개요

선택적 웨이브 납땜은 통로 구성 요소 납땜의 개발 요구 사항을 충족시키기 위해 발명 된 특수한 형태의 웨이브 납땜입니다. 주로 고급 전자 제품에서 통로 구성 요소의 납땜에 적합합니다. 예를 들어, 군사 전자 제품, 자동차 전자 제품, 전원 공급 장치 스위칭 전원 공급 제품 및 더 높은 납땜 신뢰성이 필요한 기타 산업.

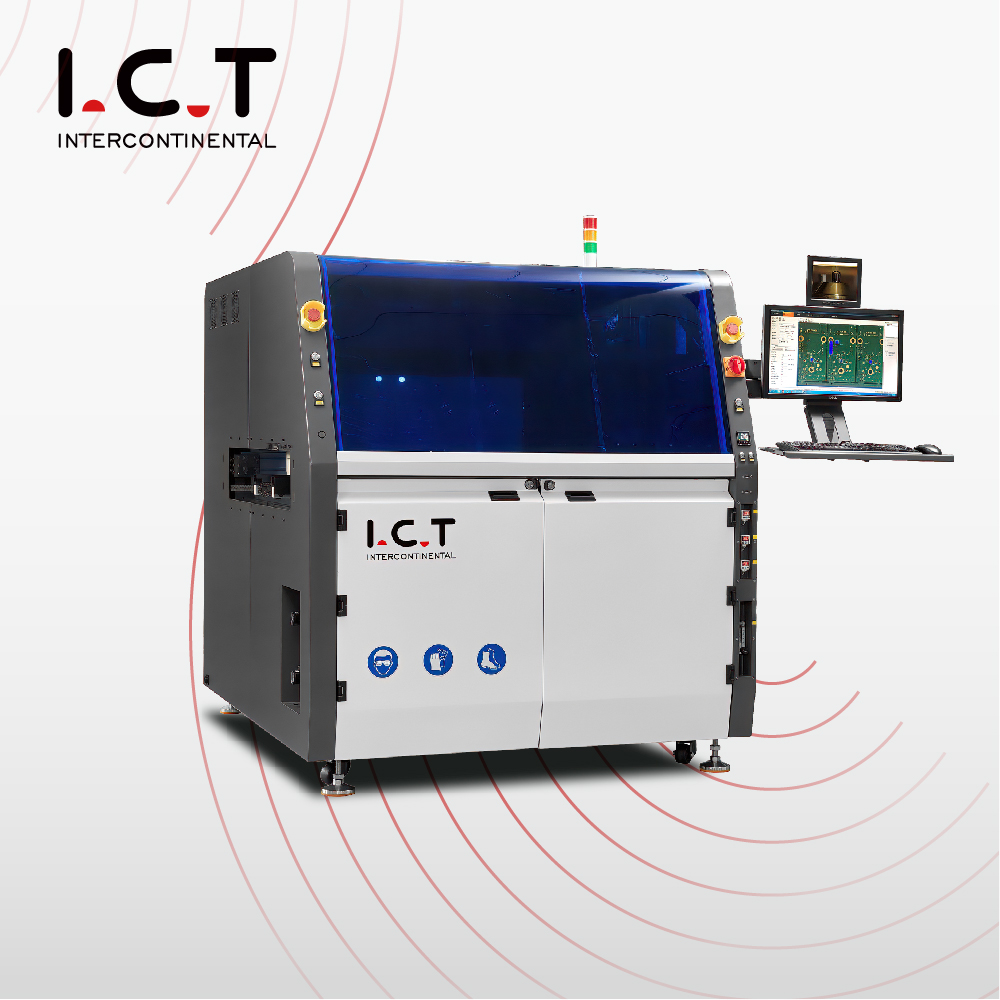

I.C.T SS330 선택파 솔더링은 중국에서 개발되고 조립 된 고성능 장비입니다.

I.C.T-SS330

I.C.T-SS430

1, 독일에서 시작된 압전 세라믹 제트 밸브가 선택되어 5%미만의 고체 함량, 컴퓨터 제어 또는 수동 조정 스위치, 스프레이 시간, 스프레이 속도, 경제 및 환경 보호, 디지털 플럭스 흐름을 정확하게 조정하는 플럭스에 적합합니다. , 스프레이 흐름, 각도, 밀도, 폭 및 기타 매개 변수를 기록 할 수 있습니다.

2, 사용자 친화적 인 설계 : 결함 감지 (예 : 히터 비정상 경보 등), 정기 유지 보수 알림, 경제 기능, 비상 수동 변속기 기능 및 공구없는 유지 보수, 장비 고장 속도 감소.

3, 핵심 구성 요소 : 장기 장비 작동의 장기 안정성을 보장하기 위해 가져온 구성 요소를 사용합니다.

도 4, 솔더 양, 납땜 시간 및 각 솔더 지점의 솔더 양을 제어 할 수있다.

5, 프로그램 생성은 사진 또는 Gerber 데이터를 사용하여 생산 프로그램을 만들기 위해 간단합니다.

도 6에서, 노즐은 납땜 지점의 크기에 따라 선택 될 수 있으며, 솔더 부품을 보호하기 위해 고정물이 필요하지 않습니다.

7, PCB 사진은 경로 프로그래밍에 직접 사용할 수 있습니다. 경로 시작점, 납땜 이동 속도, 빈 스트로크 속도, Z 축 높이 및 파도 크레스트 높이를 컴퓨터에 설정할 수 있습니다.

             플럭스 스프레이               +                예열                 +                 납땜

플럭스 시스템

1. 독일에서 시작된 압전 세라믹 제트 밸브가 선택되어 5%미만의 고체 함량을 갖는 플럭스에 적합합니다.

2. 플럭스는 압력 탱크에 의해 비축되어 있으며, 플럭스의 양에 영향을받지 않고 압력 안정을 안정해야합니다. 노즐 잼 감지 기능은 선택 사항입니다.

예열 시스템

하단 예열은 기계에 정식이 장착되어 있으며 위치는 조정 가능합니다. 상단의 효율적이고 안정적인 IR 열전도의 히터 예열 영역을 최대화하기위한 디자인 구조 온도 안정성을 보장하기위한 둥근 고온 면화 설계. 모터는 최고의 브랜드를 채택합니다. 도구없는 유지 관리 모드.

납땜 시스템

1.xyz 플랫폼은 고 정밀 볼 나사와 고속 모터로 구성됩니다.

2. 전자기 펌프 코일은 독일 수입 브랜드를 채택하여 피크의 안정성과 신뢰성을 보장합니다.

3. 고체 온도, N2 온도, 파도 높이, 파동 교정 등은 모두 소프트웨어로 설정할 수 있습니다.

4. 용산 냄비는 누출이 아닌 Ti로 만들어졌습니다. 주철 히터가 외부에, 강력하고 빠른 가열.

5.N2 온라인 가열 시스템, 납땜을 완벽하게 적시고 솔더 드로스를 줄입니다.

6. 노즐 자동 청소 기능을 갖춘 표준. 노즐을 청소하기 위해 얼마나 많은 패널을 설정할 수 있습니까?
